Início > Soluções de teste de vergalhão

Soluções de teste de vergalhão

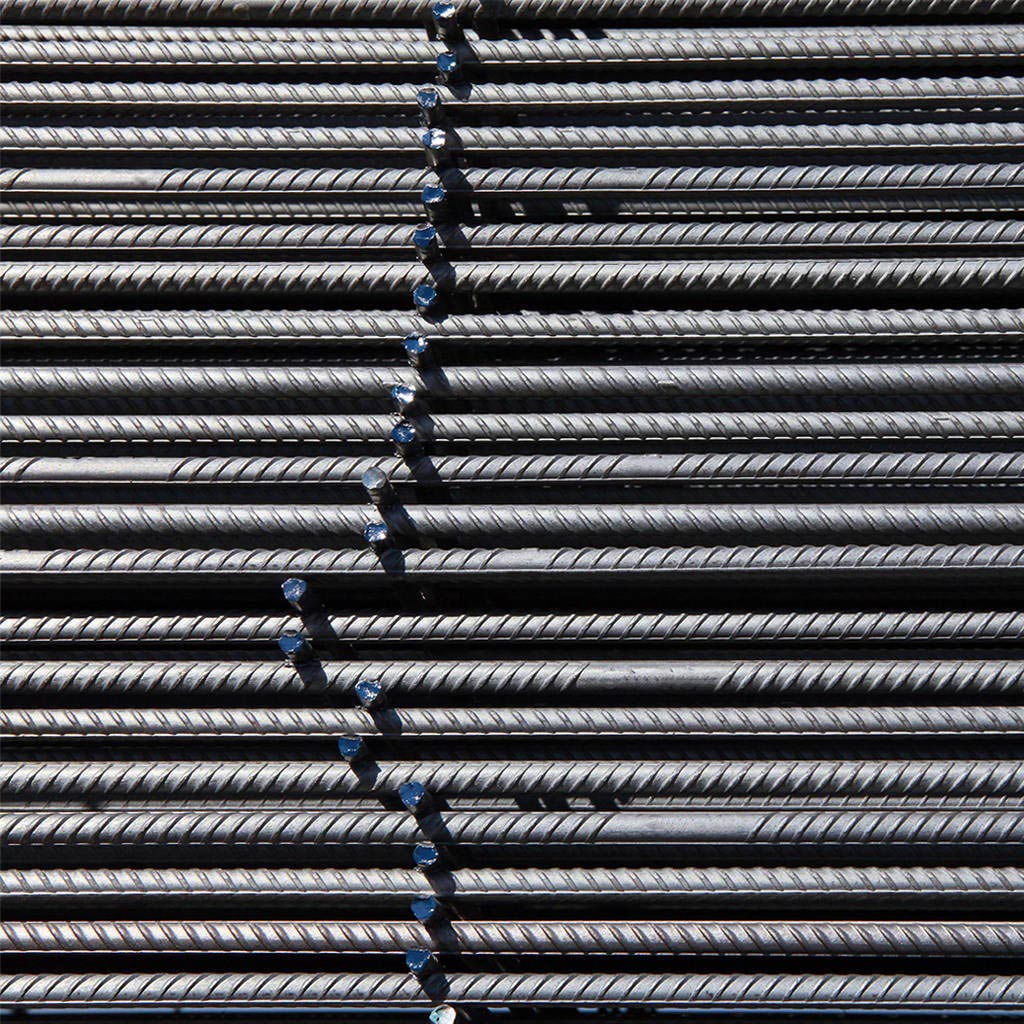

teste de vergalhões
A demanda global por vergalhões de alta qualidade leva a necessidade de testes precisos.

Com a crescente demanda mundial por novas construções e estruturas, tem havido um impulso correspondente por materiais de construção de alta qualidade. O vergalhão, ou barra de reforço, é um material de alta demanda utilizado para melhorar a resistência à tração do concreto em estruturas. Como os vergalhões e o concreto têm propriedades semelhantes de expansão térmica, é o material preferido para reforçar estruturas. Os vergalhões são muitas vezes feitos de aço-carbono estriado e vêm em vários tamanhos e graus. Hoje, as inovações em materiais e revestimentos estão produzindo maior resistência e opções de vergalhões mais versáteis, ao mesmo tempo em que colocam novos desafios para testes.



Existem múltiplos desafios com testes de vergalhões, e padrões bem reconhecidos e exigentes a serem cumpridos. Uma das maiores preocupações com os testes de vergalhões é a forma não padronizada dos corpos de prova. Os vergalhões são frequentemente armazenados em grandes bobinas e depois cortados na medida desejada. Portanto, as amostras precisam ser endireitadas antes dos testes, e elas podem reter alguma curvatura. A superfície da barra é sulcada para melhor aderência ao concreto, o que é bom para a estabilidade estrutural, mas, de uma perspectiva de teste, esta superfície irregular cria alguns desafios para segurar o corpo de prova.



Outro desafio envolvente é criado pelos revestimentos que podem ser usados. Embora o vergalhão revestido possa oferecer melhor proteção contra a corrosão, ele é uma superfície escorregadia para ser segurada corretamente. Além disso, algumas aplicações de uso final exigem que o vergalhão seja dobrado para criar as formas estruturais necessárias dentro do concreto, portanto, ele também deve ser testado quanto à resistência à dobra. Uma outra preocupação ao testar vergalhões é a tendência de falhas violentas que precisam ser planejadas para minimizar danos potenciais ao sistema e à equipe de teste.



Os vergalhões estão disponíveis em vários tamanhos e graus. As classes correspondem à resistência de rendimento mínimo, por exemplo, a classe 280 teria uma resistência de rendimento mínimo de 280 MPa; da mesma forma, a classe 40 teria uma resistência de rendimento mínimo de 40.000 psi. O tamanho é medido em diâmetro e oferecido em incrementos padronizados. O tamanho e a classe do corpo de prova para o teste de vergalhão determinará a capacidade de força necessária da máquina de teste. Os vergalhões de maior qualidade estão se tornando mais populares porque uma quantidade menor de vergalhões de maior resistência pode ser usada para criar a estabilidade estrutural pretendida.





Grau dos vergalhões

280

420

520

Rendimento/Força de tração (MPa)

280

500

420

620

520

790

Métrico

Diâmetro (mm)

Área (mm2)

Força Mínima de Rendimento (kN)

Força de Tração Mínima (kN)

Força Mínima de Rendimento (kN)

Força de Tração Mínima (kN)

Força Mínima de Rendimento (kN)

Força de Tração Mínima (kN)

6

6

28.3

7.9

14.1

11.9

17.5

14.7

22.3

8

8

50.3

14.1

25.1

21.1

31.2

26.1

39.7

10

10

78.5

22.0

39.3

33.0

48.7

40.8

62.0

12

12

113.1

31.7

56.5

47.5

70.1

58.8

89.3

14

14

153.9

43.1

77.0

64.7

95.4

80.0

121.6

16

16

201.1

56.3

100.5

84.4

124.7

104.6

158.8

20

20

314.2

88.0

157.1

131.9

194.8

163.4

248.2

25

25

490.9

137.4

245.4

206.2

304.3

255.3

387.8

28

28

615.8

172.4

307.9

258.6

381.8

320.2

486.4

32

32

804.2

225.2

402.1

337.8

498.6

418.2

635.4

40

40

1256.6

351.9

628.3

527.8

779.1

653.5

992.7

50

50

1963.5

549.8

981.7

824.7

1217.4

1021.0

1551.2

  Os cálculos das barras de reforço métricas são aproximados e destinam-se a orientar a estimativa da capacidade necessária da máquina de teste universal (UTM).



Grau dos vergalhões

40

60

75

Rendimento/Força de tração (ksi)

40

70

60

90

75

100

Métrica EUA/Soft

Diâmetro (pol.)

Área (pol2)

Força Mínima de Rendimento (kip)

Força de Tração Mínima (kip)

Força Mínima de Rendimento (kip)

Força de Tração Mínima (kip)

Força Mínima de Rendimento (kip)

Força de Tração Mínima (kip)

3 / 10

0.375

0.110

4.4

7.7

6.6

9.9

8.3

11.0

4 / 13

0.500

0.200

8.0

14.0

12.0

18.0

15.0

20.0

5 / 16

0.625

0.310

12.4

21.7

18.6

27.9

23.3

31.0

6 / 19

0.750

0.440

17.6

30.8

26.4

39.6

33.0

44.0

7 / 22

0.875

0.600

24.0

42.0

36.0

54.0

45.0

60.0

8 / 25

1.000

0.790

31.6

55.3

47.4

71.1

59.3

79.0

9 / 29

1.128

1.000

40.0

70.0

60.0

90.0

75.0

100.0

10 / 32

1.270

1.270

50.8

88.9

76.2

114.3

95.3

127.0

11 / 36

1.410

1.560

62.4

109.2

93.6

140.4

117.0

156.0

14 / 43

1.693

2.250

90.0

157.5

135.0

202.5

168.8

225.0

18 / 57

2.257

4.000

160.0

280.0

240.0

360.0

300.0

400.0

  Os cálculos das barras de reforço habitual nos EUA são aproximados e destinam-se a orientar a estimativa da capacidade necessária da máquina de teste universal (UTM).

A MTS oferece várias opções para atender às suas necessidades de teste de vergalhões. Os sistemas de teste MTS Criterion e Exceed Series 45 Electromechanical Universal fornecem uma escolha acessível para testes de tração de até 600 kN Para testes de vergalhões de maior força, a MTS oferece a série Modelo 311 com capacidades de força de 1,2 MN, 2,5 MN e superiores. Um sistema de teste MTS Landmark pode conduzir tanto testes estáticos quanto dinâmicos e pode ser configurado para os mais altos níveis de desempenho de segurança. Cada um desses sistemas MTS pode acomodar também testes de compressão e de flexão.

A MTS torna simples testar suas amostras de vergalhões com modelos de software para testar os padrões mais comuns, incluindo ASTM A370, ASTM A615, ISO 15630-1, EN 10002-1, ISO 6892-1, ASTM E8M e muito mais. Para enfrentar os desafios de deslizamento de amostras, a MTS oferece uma grande variedade de garras, interfaces de amostras e acessórios de dobra. E a MTS fornece tanto extensometria com clip-on que pode segurar a superfície irregular da amostra sem escorregar, quanto extensometria de vídeo. A MTS também pode fornecer soluções para os acopladores de vergalhão de teste



Ao trabalhar com a MTS, você se beneficia de anos de experiência em testes, com conhecimentos específicos de estruturas civis. Estamos familiarizados com aplicações de testes estruturais e, dependendo do tamanho da amostra, do padrão de teste e do tipo de teste, a MTS tem uma solução para atender às suas necessidades. Com estruturas de carga confiáveis, modelos de software padronizados e acessórios projetados para esta aplicação, a MTS fornece uma solução completa para melhorar a qualidade e a velocidade de seus testes de vergalhões. Contate seu representante MTS hoje para discutir sua configuração ideal.

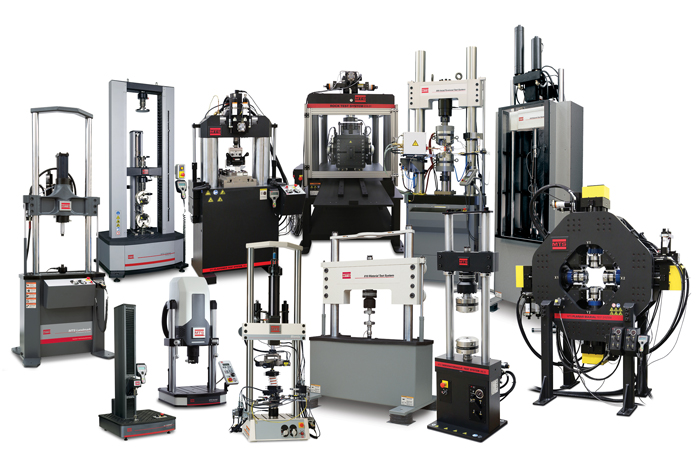

Sistemas de materiais

Descubra mais sobre estruturas de carga MTS, garras, fixações e extensômetros para testes de vergalhões.

Soluções para teste de materiais
Stay Connected
  • SEGMENTOS
  • Automotivo
  • Materiais
  • Aeroespacial
  • Biomédicos
  • Engenharia Civil
  • Geomecânica das rochas
  • Energia
  • Ferroviário
  • SUPORTE DE VENDAS
  • Escritórios de vendas
  • Serviços
  • Treinamento
  • Peças
  • Portal do cliente
  • FORNECEDORES
  • Termos e condições
  • Produtos e serviços
  • Expectativas
  • Padrões de mão de obra
  • Embalagem e rotulagem
  • Guia de roteamento
  • COMPANHIA
  • Sobre
  • Novos comunicados de imprensa
  • Carreira
  • Shows e Eventos
  • Cultura
  • Sustentabilidade
  • História
  • SOLUÇÕES
  • Aplicações
  • Padrões de teste
  • Produtos
  • RECURSOS
  • Centro de Aprendizagem
  • Buscador de soluciones
  • Qualidade
  • Segurança do produto
  • Patentes
  • ENTRAR EM CONTATO
  • SUPORTE: 952-937-4000
  • Solicitação on-line
  • Solicite uma cotação
  • Oficinas de ventas
  • NEGÓCIOS
  • Sistemas MTS
  • Tecnologias E2M
  • Sistemas de teste de R&D
  • MTS SANS China
    • © MTS Systems. Todos os direitos reservados
    • 952.937.4000
    • Política de Privacidade
    • Termos de uso
    • Termos e condições
    • Lei da Escravidão Moderna
    • Preferências de cookie
Usamos os cookies necessários para fazer nosso site funcionar. Gostaríamos também de criar cookies analíticos opcionais para nos ajudar a melhorá-los. Nós não definiremos cookies opcionais, a menos que você os habilite.
Rejeitar Aceitar
Usamos os cookies necessários para fazer nosso site funcionar. Gostaríamos também de criar cookies analíticos opcionais para nos ajudar a melhorá-los. Nós não definiremos cookies opcionais, a menos que você os habilite.
Rejeitar Aceitar
