A realização de medições de deformação sem contato em temperaturas não ambientes requer atenção especial à configuração do teste. Aqui estão algumas dicas para ajudá-lo a obter resultados confiáveis ao usar uma câmara ambiental com um extensômetro não contatante.
Janela da Câmara
A janela da câmara precisa ser feita de vidro de qualidade óptica, e o tamanho da janela deve suportar o campo de visão necessário nas direções axial e transversal. Garantir que a janela seja grande o suficiente é especialmente crítico se você planeja usar um sistema de câmera estéreo. Além disso, o tamanho da janela deve ser grande o suficiente para acomodar a luz que iluminará a superfície da amostra.
Distância de Trabalho
A distância de trabalho do extensômetro não contatante deve ser grande o suficiente para que o extensômetro possa ser colocado fora da câmara na distância adequada quando a porta da câmara estiver fechada.
Temperaturas Abaixo de Zero

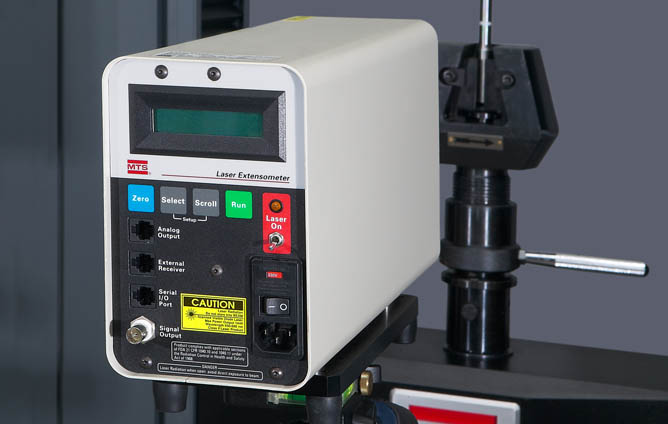

Ao testar em temperaturas abaixo de zero, a janela da câmara pode precisar ser descongelada. Janelas de câmara que podem ser descongeladas possuem elementos de aquecimento embutidos, como os fios usados em sistemas de descongelamento de janelas de carro. Eles funcionam ao passar uma corrente pelos fios para aquecê-los, o que aquece a janela para remover o gelo. A desvantagem de usar essas janelas de descongelamento é que os fios podem reduzir o campo de visão transversal ou limitar a quantidade de luz que chega à superfície da amostra. Por essa razão, extensômetros a laser, que possuem um campo de visão estreito, podem ser uma boa escolha para testes em temperaturas abaixo de zero. Ao usar um extensômetro a laser, os elementos de aquecimento na janela da câmara não interferem na medição de deformação. Em contraste, se usar um extensômetro por vídeo para realizar DIC 2D ou 3D, então a distância entre os elementos de aquecimento deve ser ampla o suficiente para o campo de visão necessário.
Outro desafio em baixas temperaturas é que cristais de gelo podem se formar na amostra e ocultar as marcas na superfície da amostra. Se a temperatura necessária causar o congelamento na superfície da amostra, então um extensômetro não contatante provavelmente não funcionará. Algumas câmaras fornecem controle de umidade, que é uma maneira de abordar o problema, mas câmaras padrão geralmente não incluem controle de umidade.
Altas Temperaturas
Em temperaturas mais altas, são necessárias tintas ou marcadores especiais, dependendo da temperatura do teste. A MTS pode recomendar tipos de marcadores para faixas de temperatura específicas.
O sinal é mais ruidoso quando a temperatura aumenta devido à radiação ou circulação de ar. Uma maneira de mitigar esse problema é usar o ventilador ao subir a temperatura e, em seguida, desligá-lo para reduzir a corrente térmica durante o teste. Se a frequência do teste ou a velocidade do teste permitir, então um filtro pode ser aplicado para minimizar o ruído do sinal.

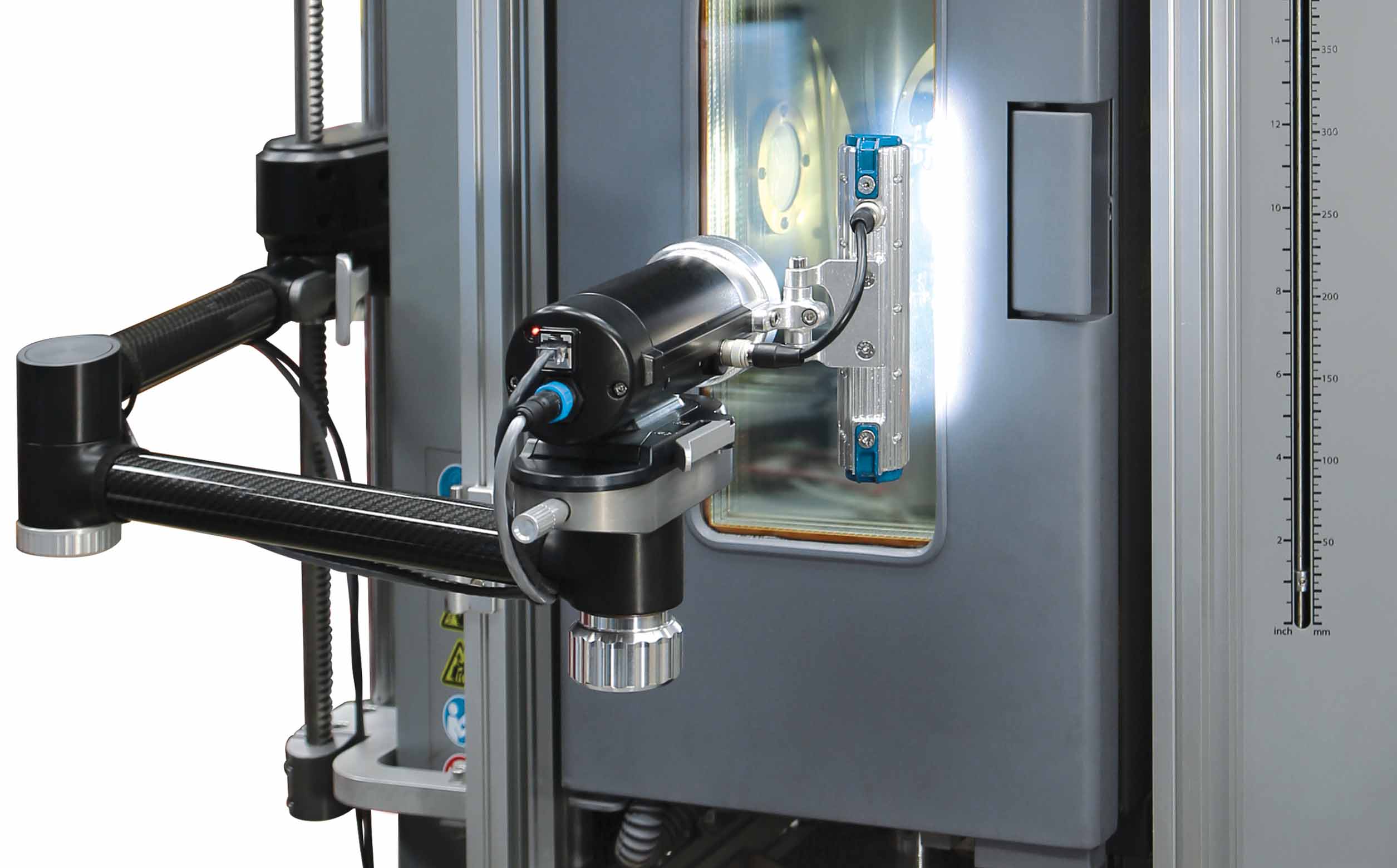

Montagem do Extensômetro
Uma solução de montagem em tripé é a mais flexível e pode ser facilmente movida entre diferentes sistemas. A desvantagem do tripé é que ele deve ser colocado no chão em frente ao sistema, o que torna mais difícil trocar as amostras, e o operador deve ter cuidado para não esbarrar ou tropeçar nas pernas do tripé.
Alguns extensômetros vêm com uma solução de montagem em estrutura que permite ao operador remover facilmente a unidade, para que a porta da câmara possa ser aberta para trocar a amostra e, em seguida, o extensômetro possa ser colocado de volta em frente à câmara.
Por favor, entre em contato com a MTS para mais informações sobre como usar um dispositivo de medição de deformação sem contato com uma câmara ambiental.
