Início > Estudo de caso CENER

CENER: Maximizando a confiança nas lâminas de turbinas eólicas

cener
As soluções de teste de lâminas de turbinas eólicas MTS ajudam uma renomada instalação de pesquisa a validar novos projetos de lâminas

DESAFIO DO CLIENTE

CENER (Centro Nacional de Energías Renovables) - também conhecido como Centro Nacional de Energias Renováveis da Espanha - é especializado em pesquisa aplicada e desenvolvimento para diversas iniciativas, incluindo o desenvolvimento da tecnologia eólica. Seu Departamento de Energia Eólica realiza pesquisas independentes para melhorar a confiabilidade e eficiência geral das turbinas eólicas e colabora com algumas das empresas mais influentes na crescente indústria global de energia eólica.

As partes interessadas da indústria vêm ao CENER porque ele está equipado com uma das infraestruturas tecnológicas mais avançadas do mundo. A peça central do programa de vento do CENER é seu laboratório de Teste de Turbinas Eólicas (LEA). É a única instalação de seu tipo em termos de tamanho físico (30.000 metros quadrados), a potência do equipamento que é capaz de testar e a variedade de serviços tecnológicos que oferece.

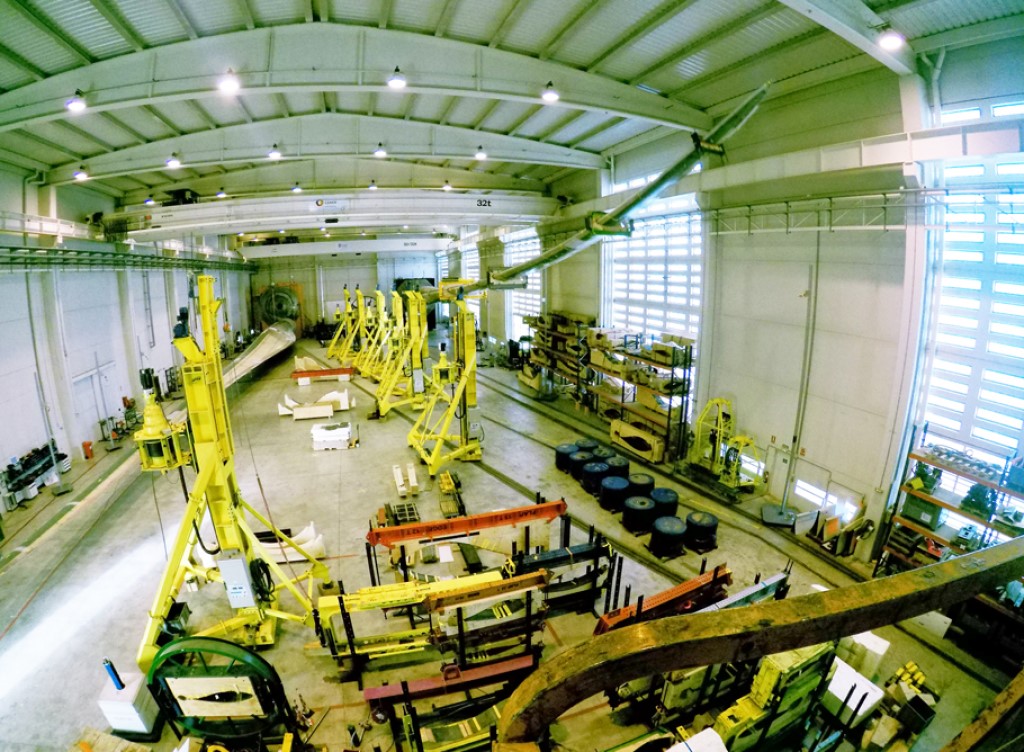

Localizada em Sanguesa, uma pequena cidade a 40 km de Pamplona, a LEA compreende cinco laboratórios de testes avançados, incluindo um dedicado a testes estruturais em escala real de pás de rotor de até 100 metros de comprimento. O chefe do laboratório de testes de lâminas é Asier Oiz Vázquez, que está na CENER desde o início do centro em 2002, e no grupo de testes de lâminas desde 2006.

"Nossos clientes estão preocupados principalmente com a validação de modelos e caracterização de desempenho de pás de rotor de acordo com as normas internacionais", disse Oiz. "Eles querem estar confiantes de que os testes que realizamos fornecerão os resultados de alta qualidade necessários para validar o projeto da lâmina ou obter a certificação". Em ambas as situações, elas exigem um serviço excepcional. Eles também esperam que tenhamos os melhores sistemas de teste. Este é nosso maior desafio."



SOLUÇÃO DA MTS

Para atender às demandas de seus clientes por resultados de alta qualidade, o laboratório de testes de lâminas CENER conta com duas soluções da MTS. Juntas, estas soluções de testes de pás eólicas permitem à equipe CENER realizar testes estáticos e de fadiga em pás e vigas (estruturas) de rotor em escala real até 100 metros no caso de testes estáticos, e até 75 metros no caso de testes de fadiga.

A medição das propriedades físicas é realizada para determinar as propriedades essenciais da lâmina, tais como massa, posição do centro de gravidade, comprimento, frequências naturais, amortecimento, formas de modo, rigidez e distribuição da massa.

Testes estáticos são realizados para carregar a lâmina em sua condição de carga de projeto mais severa. A lâmina é instrumentada de modo a obter curva de deflexão aplicada, distribuição de deformação, deflexão da bancada de teste e distribuição do momento de flexão. Guinchos elétricos são empregados para alcançar uma carga precisa e coordenada em vários pontos de tração ao longo de uma lâmina.



Os testes de fadiga realizados no CENER suportam testes acelerados multiponto e multiaxial de lâminas em ambas as orientações, tanto em flap-wise como edge-wise. A solução de teste de fadiga MTS aplica carga cíclica automatizada às lâminas em frequência ressonante para excitar a lâmina e alcançar a taxa de tensão desejada. Para isso, emprega sistemas IREX (Inertial Resonance Excitation) compactos e eficientes em termos energéticos, originalmente desenvolvidos pela MTS e pelo U.S. National Renewable Energy Laboratory (NREL). Cada sistema IREX integra dois atuadores hidráulicos MTS com duas extremidades duplas, com grau de fadiga, rolamentos laterais lineares, um suporte de mangueira e massas ajustáveis.



"Tudo o que temos da MTS funciona muito bem", avalia Oiz. "O sistema IREX, em particular, é muito estável. Nunca o vimos falhar. Também estamos muito satisfeitos porque ajuda o CENER a economizar energia durante os testes de fadiga, que podem ser extremamente intensivos em termos energéticos."



BENEFÍCIOS PARA O CLIENTE

Com a ajuda das soluções de testes MTS, o laboratório de testes de lâminas da CENER permite a seus clientes abordar a gama completa de testes estruturais estáticos e de fadiga em escala real exigidos para a certificação de acordo com a norma internacional IEC TS 61400-23. O laboratório é credenciado pela ENAC, o Organismo Nacional de Credenciamento espanhol, dentro do escopo do IEC TS 61400-23.

"Somos uma instalação relativamente nova com toda a tecnologia mais recente, incluindo as soluções de teste de lâminas de turbinas eólicas MTS", disse Oiz. "Quando os clientes veem que temos a tecnologia MTS, se sentem confortáveis. O nome da MTS é garantia de que o equipamento de teste funcionará de forma confiável. Temos realizado muitos testes com sistemas MTS, e isso torna nossos clientes mais confiantes."

A confiança do cliente na precisão e confiabilidade das soluções de teste da MTS, e o compromisso contínuo da MTS com a solução de problemas levaram a uma forte relação de trabalho entre as duas organizações.

"Em minha experiência, a MTS sempre oferece uma solução para nossas necessidades", disse Oiz. "Desde o início, a MTS queria um entendimento detalhado do tipo de testes que iríamos realizar para que pudessem desenvolver uma solução que atendesse nossas necessidades particulares. Isso continua até hoje. Quando o CENER precisa de algo, a MTS trabalha duro para atender nosso pedido. E o serviço que eles prestam é muito bom"

Hoje, a CENER e MTS continuam a traçar o caminho a seguir nos testes de lâminas de turbinas eólicas, explorando novas tecnologias para simular com mais precisão os ambientes operacionais do mundo real das estruturas de lâminas cada vez mais longas.

De acordo com Oiz, "Pás mais longas, mais elásticas e testes de fadiga biaxiais representam os desafios enfrentados pelos testes de lâminas de turbinas eólicas no futuro próximo, e a MTS parece entender muito bem estes desafios."



cener

“Em minha experiência, a MTS sempre oferece uma solução para nossas necessidades. Desde o começo, a MTS queria entender os pormenores dos testes que iríamos conduzir, de modo que pudessem desenvolver uma solução capaz de atender às nossas necessidades específicas. Isto permanece assim até hoje.” — Asier Oiz Vázquez

Centro Nacional de Energías Renovables
Stay Connected
  • SEGMENTOS
  • Automotivo
  • Materiais
  • Aeroespacial
  • Biomédicos
  • Engenharia Civil
  • Geomecânica das rochas
  • Energia
  • Ferroviário
  • SUPORTE DE VENDAS
  • Escritórios de vendas
  • Serviços
  • Treinamento
  • Peças
  • Portal do cliente
  • FORNECEDORES
  • Termos e condições
  • Produtos e serviços
  • Expectativas
  • Padrões de mão de obra
  • Embalagem e rotulagem
  • Guia de roteamento
  • COMPANHIA
  • Sobre
  • Novos comunicados de imprensa
  • Carreira
  • Cultura
  • Sustentabilidade
  • História
  • SOLUÇÕES
  • Aplicações
  • Padrões de teste
  • Produtos
  • RECURSOS
  • Centro de Aprendizagem
  • Buscador de soluciones
  • Qualidade
  • Segurança do produto
  • Patentes
  • ENTRAR EM CONTATO
  • SUPORTE: 952-937-4000
  • Solicitação on-line
  • Solicite uma cotação
  • Oficinas de ventas
  • NEGÓCIOS
  • Sistemas MTS
  • Tecnologias E2M
  • Sistemas de teste de R&D
  • MTS SANS China
    • © MTS Systems. Todos os direitos reservados
    • 952.937.4000
    • Política de Privacidade
    • Termos de uso
    • Termos e condições
    • Escritórios de vendas
    • Preferências de cookie
Usamos os cookies necessários para fazer nosso site funcionar. Gostaríamos também de criar cookies analíticos opcionais para nos ajudar a melhorá-los. Nós não definiremos cookies opcionais, a menos que você os habilite.
Rejeitar Aceitar
Usamos os cookies necessários para fazer nosso site funcionar. Gostaríamos também de criar cookies analíticos opcionais para nos ajudar a melhorá-los. Nós não definiremos cookies opcionais, a menos que você os habilite.
Rejeitar Aceitar
