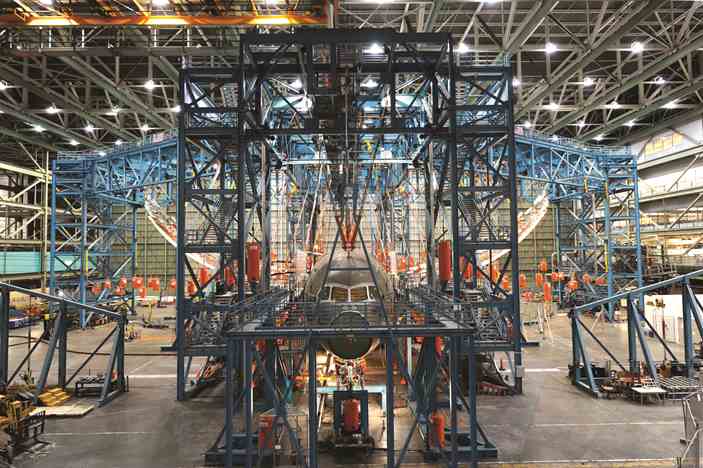

Proteja artigos de teste aeroespaciais únicos e de alto valor contra descarregamentos perigosos e não planejados durante testes estruturais complexos e dinâmicos envolvendo dezenas — até centenas — de atuadores hidráulicos de teste.
Active Control & Abort (AC&A) é uma solução de segurança de próxima geração projetada para fornecer proteção premium para artigos de teste de alto valor durante testes estruturais aeroespaciais multicanais. A solução AC&A combina controladores avançados FlexTest e software AeroPro com uma rede de hubs de sinal localizados e válvulas inteligentes montadas nos atuadores para garantir uma carga precisa durante as operações normais e o descarregamento controlado de todos os atuadores em emergências. Em caso de falha de energia ou bloqueio do sistema, o AC&A orquestra a liberação sincronizada e uniforme das cargas hidráulicas em todos os atuadores — sem necessidade de intervenção do controlador do sistema. Projetado para integração perfeita com atuadores de teste MTS DuraGlide, o AC&A oferece uma solução validada, econômica e fácil de usar para proteger artigos de teste estrutural aeroespacial únicos.
Quando uma condição de bloqueio é detectada, o sistema AC&A isola os atuadores de teste da fonte hidráulica e muda o equipamento do controle de fluxo (Modo Q), governado pelo controlador do sistema, para o controle de pressão (Modo P), que é acionado pelas válvulas inteligentes distribuídas e montadas nos atuadores. As válvulas inteligentes leem os dados do transdutor de pressão e calculam as pressões diferenciais para todos os atuadores, utilizando essas cargas calculadas para executar uma rampa uniforme e sincronizada até a carga zero em 5 a 15 segundos.
Quando uma condição de bloqueio é detectada, o sistema AC&A isola os atuadores de teste da fonte hidráulica e muda o equipamento do controle de fluxo (Modo Q), governado pelo controlador do sistema, para o controle de pressão (Modo P), que é acionado pelas válvulas inteligentes distribuídas e montadas nos atuadores. As válvulas inteligentes leem os dados do transdutor de pressão e calculam as pressões diferenciais para todos os atuadores, utilizando essas cargas calculadas para executar uma rampa uniforme e sincronizada até a carga zero em 5 a 15 segundos.
Componentes do Sistema Active Control & Abort (AC&A):

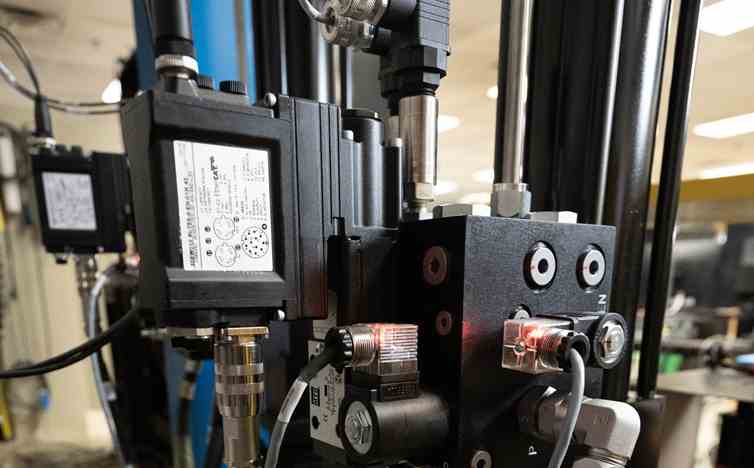

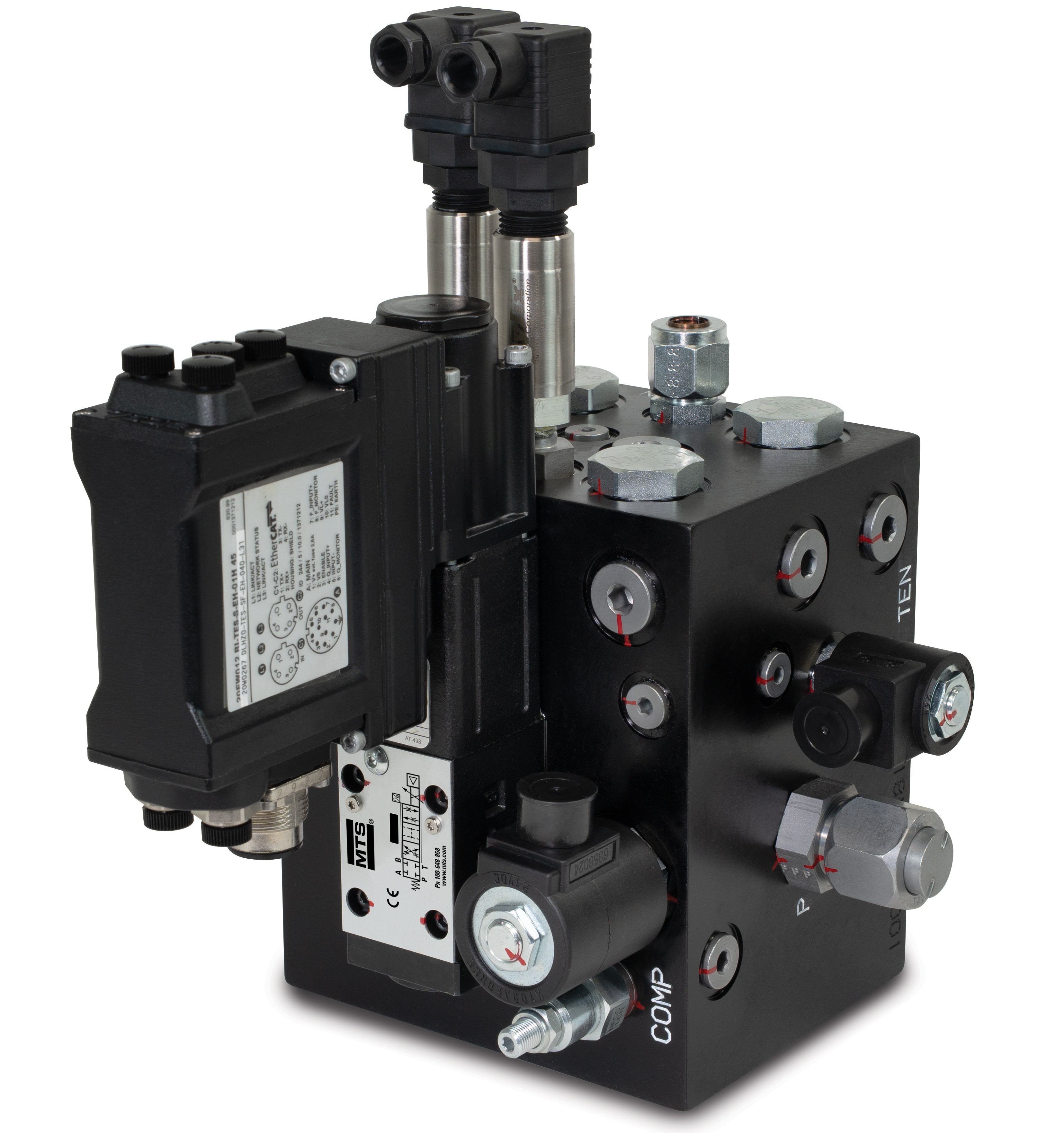

Válvulas Inteligentes AC&A utilizam dados de pressão em tempo real para calcular e gerenciar a pressão diferencial de cada atuador independentemente, garantindo controle preciso da carga e liberação segura da pressão durante intertravamentos. Disponíveis em várias vazões de até 40 LPM, elas são montadas diretamente nos atuadores MTS Duraglide em qualquer orientação. Construídas para durabilidade e longa vida útil, as válvulas AC&A são classificadas para 3000 psi e testadas para 28 milhões de ciclos.

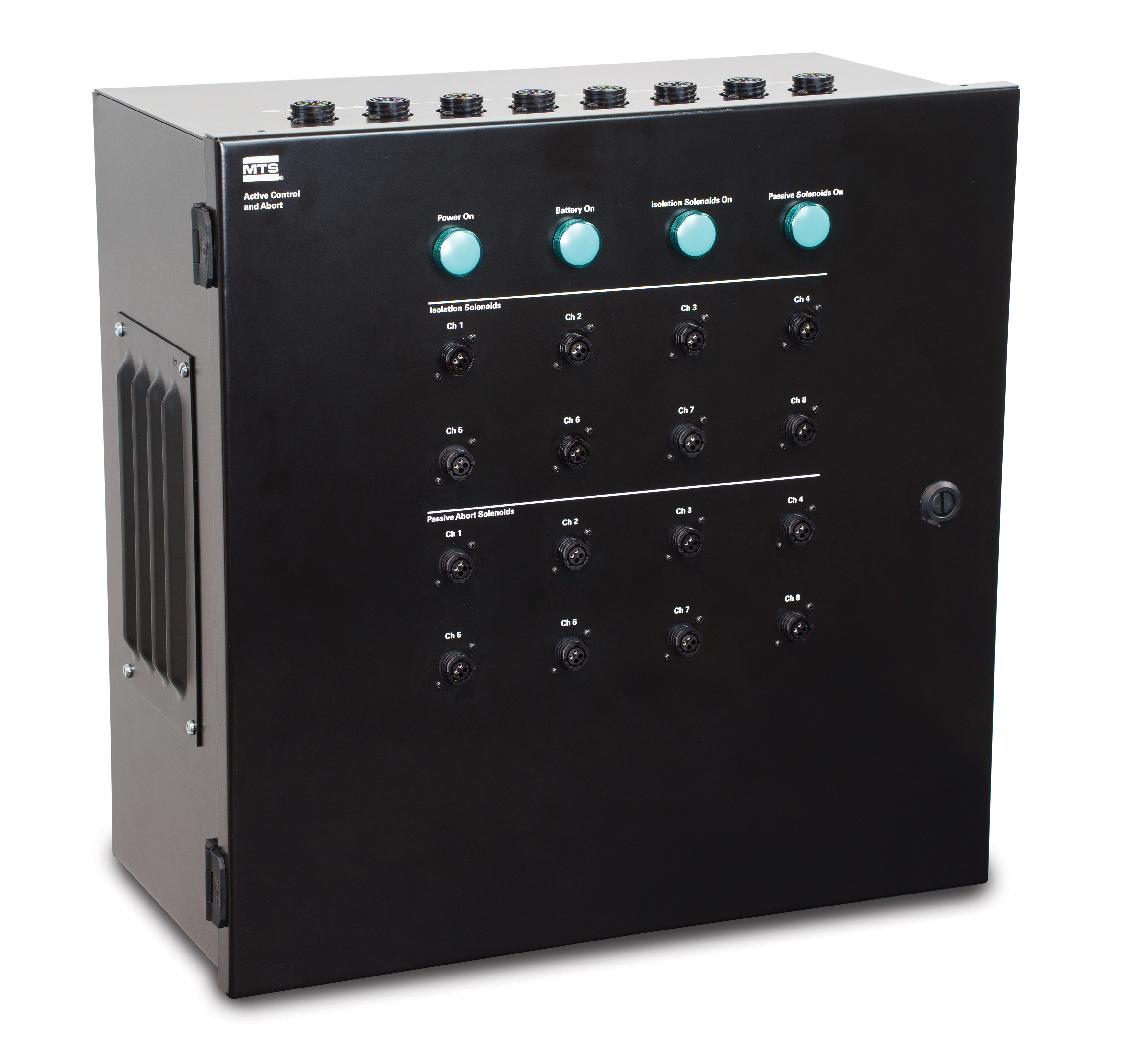

Compactos e instalados localmente, os Hubs de Sinal AC&A fornecem alimentação de 24V para os solenóides de isolamento das válvulas inteligentes e eletrônicos, e têm capacidade para suportar até 8 atuadores por hub. O monitoramento integrado de saúde fornece diagnósticos em tempo real das válvulas e detecção de falhas, enquanto uma fonte de alimentação ininterrupta (UPS) garante descarregamento seguro durante falhas de energia.

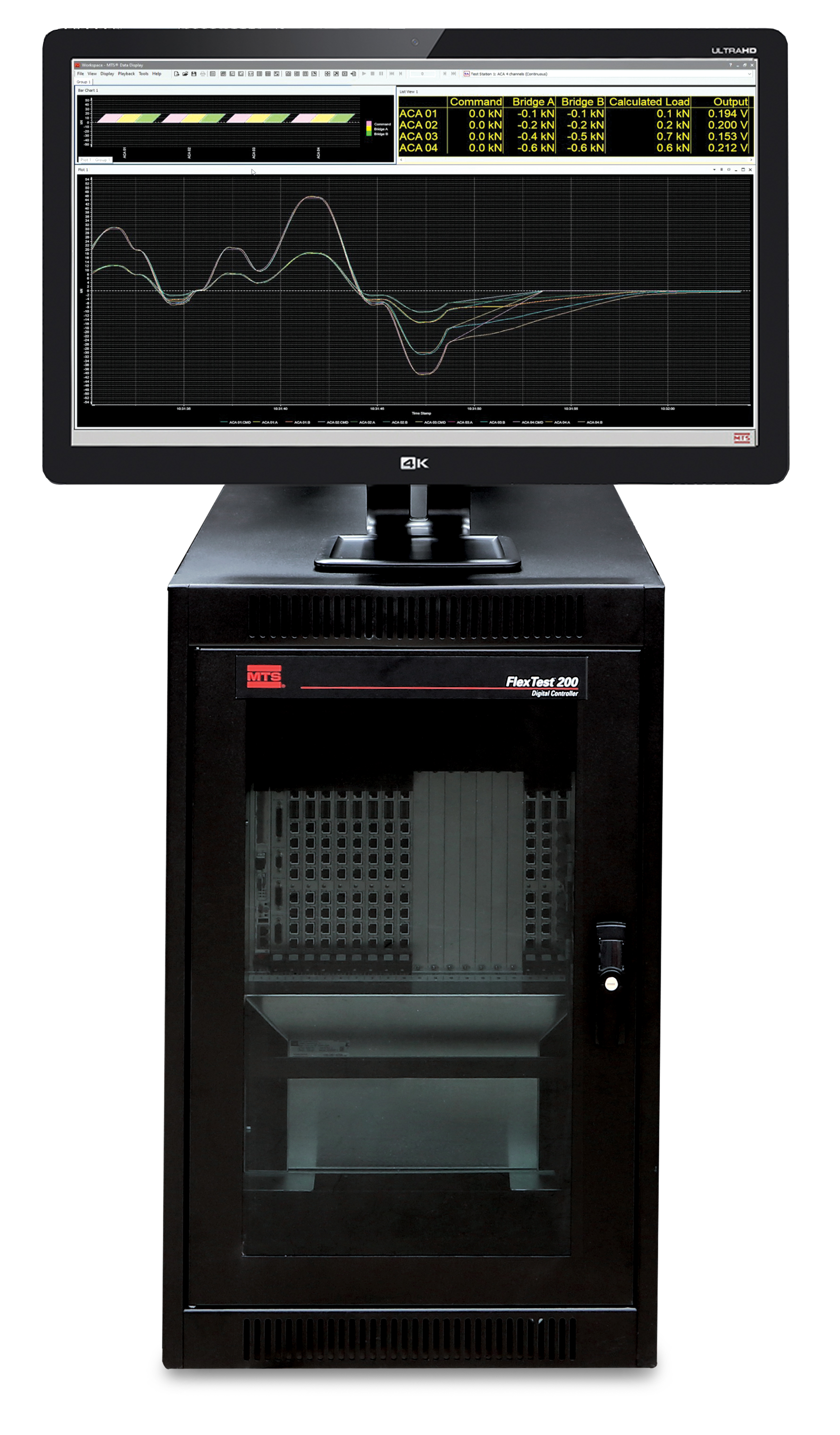

A solução AC&A foi projetada para operar exclusivamente com os Controladores FlexTest e o Software AeroPro da MTS. Os versáteis controladores digitais FlexTest oferecem velocidades mais altas e maior densidade de canais para acompanhar as demandas de testes em evolução, além de contar com placas de hardware comuns e ferramentas de interface do usuário, simplificando a padronização e otimização dos testes. O software AeroPro, que aumenta a produtividade, apresenta uma interface integrada de controle e aquisição de dados, além de um conjunto de ferramentas para otimização de laços de controle, acelerando até mesmo os testes estruturais mais complexos.

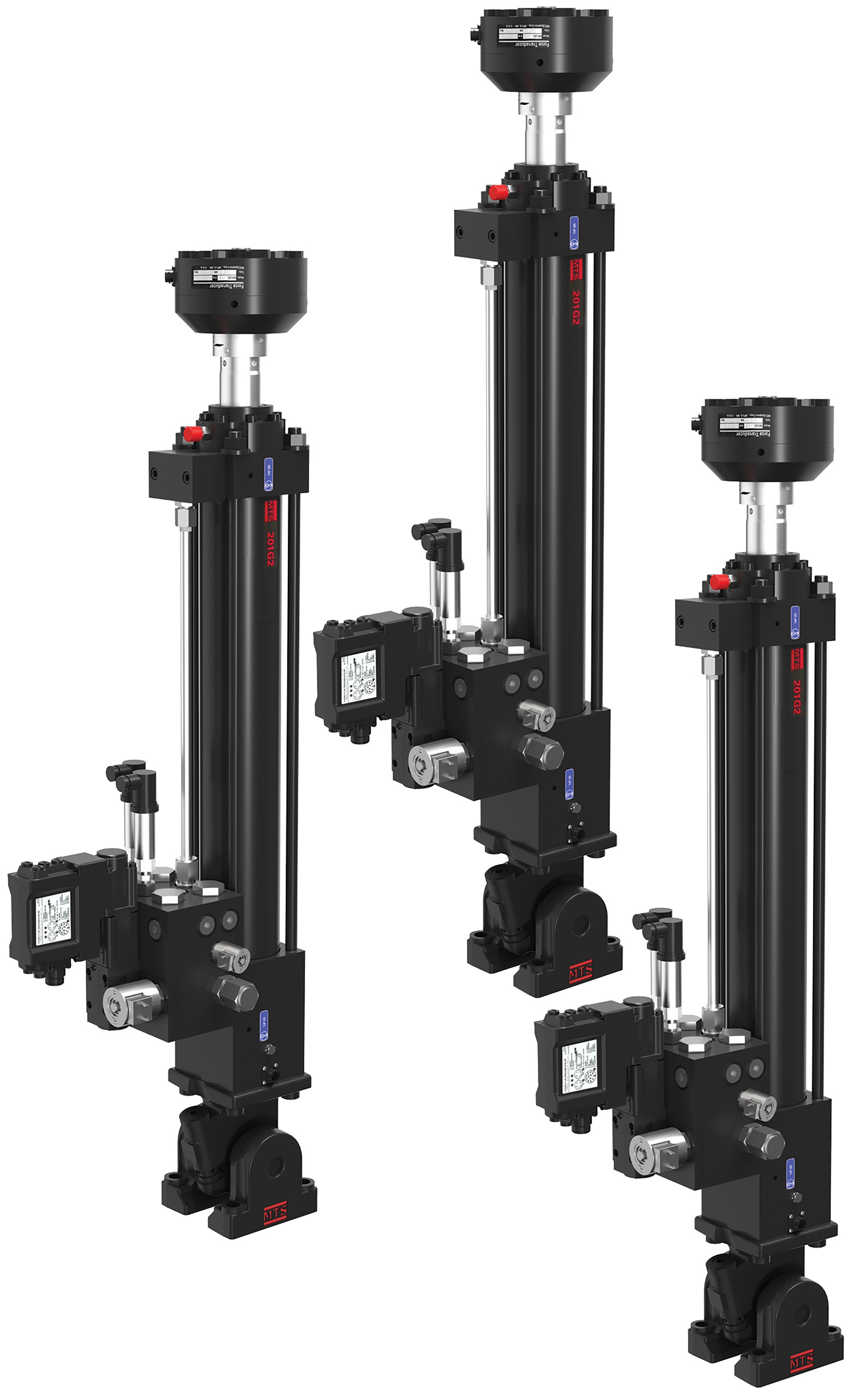

A solução AC&A integra-se perfeitamente com os Atuadores Hidráulicos Lineares MTS DuraGlide, projetados para atender às exigências únicas de precisão e confiabilidade dos testes estruturais aeroespaciais. Com a Tecnologia de Acabamento de Haste MTS SureCoat™ (SureCoat™ Rod Finishing Technology), eles oferecem maior vida útil, fidelidade de teste superior e maior eficiência energética.
