액슬 캐리어 고정 장치(ACF)

액슬 캐리어 고정 장치(ACF)

차축 및 조향 하위 어셈블리에 대한 실제 경계 조건을 정확하게 복제하여 전체 차량 프로토타입을 사용할 수 있기 전에 새로운 섀시 시스템을 개발합니다. ACF 시스템은 다양한 테스트 시스템에 원활하게 통합되도록 설계되었습니다. 고유한 고객 요건에 맞춘 다양한 옵션을 포함해 기본 통합(기계적 통합만 해당)에서 완벽한 기능을 갖춘 통합으로 구성됩니다.

응용 분야

  • 하위 시스템 특성화
  • 벤치마킹
  • 모델 검증
  • 설정, 튜닝 및 평가

테스트 시편

  • 안티 롤 바 시스템 및 구성요소

주요 제품 특징

통합/동기화됨

MTS K&C 시스템, Flat-Trac 로드웨이 및 기타 제공업체의 테스트 시스템에 원활하게 통합되도록 설계되었습니다.

다목적

엔진/트랜스미션 하위 프레임 및 서스펜션 시스템, 스티어링 시스템, 제동 시스템 및 롤바 구성요소를 테스트하는 데 적합합니다.

혁신적인 기술

옵션으로 제공되는 인적 입력 어셈블리를 통해 액슬 및 스티어링 어셈블리 구성요소의 주관적인 평가를 얻기 위해 시스템을 사용할 수 있습니다.

빠른 테스트 속도

ACF 시스템을 하이브리드 시뮬레이션에 통합하여 테스트 시스템 유틸리티를 차량 설계의 초기 단계로 확장할 수 있습니다.

기술 개요

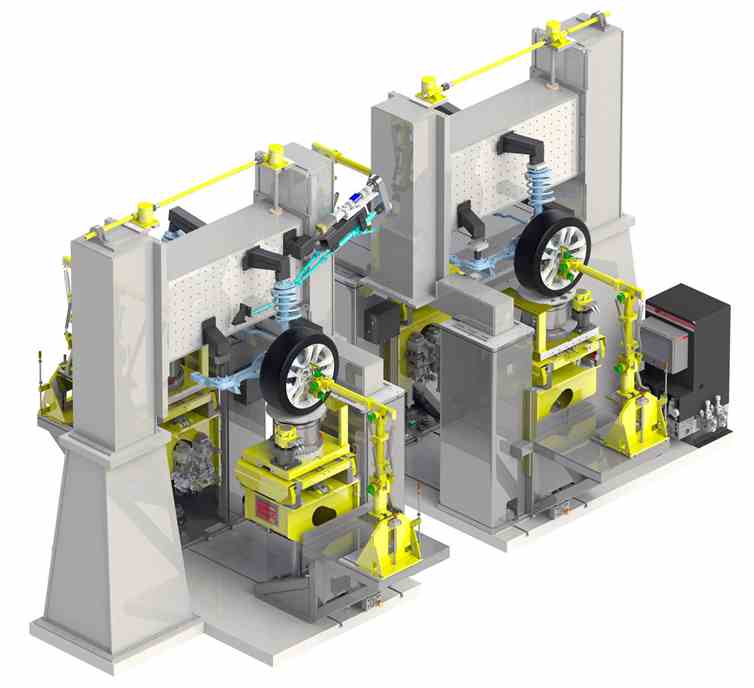

액슬 캐리어 고정 장치

K&C 시스템에서 차량 서스페션 및 스티어링 어셈블리의 운동학 및 컴플라이언스 편향(K&C) 속성을 측정할 수 있는 기본 ACF 구성

  • 표시된 2-액슬 버전, 1-액슬 구성에서도 사용 가능
  • 시편 고정 장치와 연결하는 범용 시편 부착 인터페이스로 실제 차량의 기계적 경계 조건 생성
  • 테스트 전 정확한 액슬 하중 조건을 설정하기 위한 수직 높이 조정
  • K&C 속성을 정밀하게 측정할 수 있는 고강성 설계
  • 스티어링 하위 시스템에 운전자 스티어링 입력을 제공하는 옵션 스티어링 입력 어셈블리
  • 각 서스펜션 부착 지점에 옵션으로 제공되는 다축 로드셀
  • 반활성 또는 활성 구성요소를 위한 옵션 차량 버스/ECU 통합
  • MTS mHIL 하이브리드 시뮬레이션 기술과의 선택적 통합으로 액슬 하위 시스템만으로 차량 평가 가능

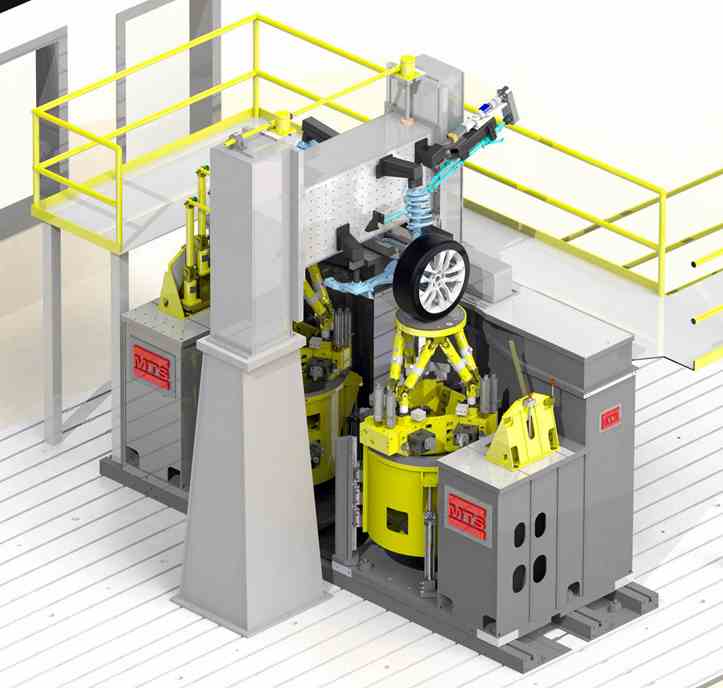

액슬 캐리어 고정 장치

DK&C 시스템에서 차량 서스페션 및 스티어링 어셈블리의 운동학 및 컴플라이언스 편향(K&C) 및 동적 K&C(DK&C) 속성을 측정할 수 있는 기본 ACF 구성

  • 표시된 1-액슬 버전, 2-액슬 구성에서도 사용 가능
  • 시편 고정 장치와 연결하는 범용 시편 부착 인터페이스로 실제 차량의 기계적 경계 조건 생성
  • 테스트 전 정확한 액슬 하중 조건을 설정하기 위한 수직 높이 조정
  • 정확한 동적 특성화를 위한 DK&C 시스템 입력 용량을 초과하는 고주파 응답 설계
  • 스티어링 하위 시스템에 운전자 스티어링 입력을 제공하는 옵션 스티어링 입력 어셈블리
  • 각 서스펜션 부착 지점에 옵션으로 제공되는 다축 로드셀
  • 반활성 또는 활성 구성요소를 위한 옵션 차량 버스/ECU 통합
  • MTS mHIL 하이브리드 시뮬레이션 기술과의 선택적 통합으로 액슬 하위 시스템만으로 차량 평가 가능

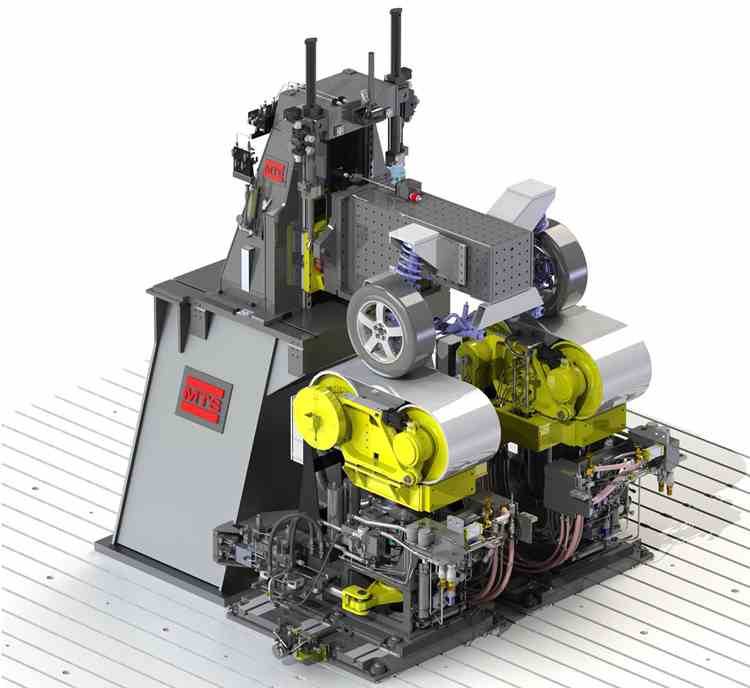

ACF가 포함된 HRW

핸들링 로드웨이 시스템(HRW)에서 차량 서스펜션 및 스티어링 어셈블리의 핸들링 속성을 평가할 수 있는 전체 ACF 구성

  • 표시된 1-액슬 버전, 2-액슬 구성에서도 사용 가능
  • 시편 고정 장치와 연결하는 범용 시편 부착 인터페이스로 실제 차량의 기계적 경계 조건 생성
  • 차체 모션 입력을 제공하는 수직 및 롤 모션 시스템
  • 스티어링 하위 시스템에 운전자 스티어링 입력을 제공하는 스티어링 입력 어셈블리
  • 브레이크 하위 시스템에 운전자 제동 입력을 제공하는 브레이크 작동 어셈블리
  • 각 서스펜션 부착 지점의 다축 로드셀
  • 모든 시편 및 ACF 트랜스듀서 데이터 수집을 위한 독립적인 데이터 획득 시스템
  • EPS 스티어링 하위 시스템을 위한 EPS 전원 공급 장치 및 차량 버스 통합
  • MTS mHIL 하이브리드 시뮬레이션 기술과의 통합으로 액슬 하위 시스템만으로 차량 평가 가능
