엘라스토머 테스트 시스템
품질을 보장하고 성능과 내구성을 최적화하기 위해 Elastomer 및 구성요소에 정밀한 단일 또는 다축 선형 및 회전력을 적용합니다. 다양한 MTS 포트폴리오는 고급 응용 분야 소프트웨어 및 제어 기능과 업계에서 가장 큰 하중 및 주파수 범위를 갖추고 있어 Elastomer 테스트 정확도, 반복성 및 효율성을 극대화합니다.
응용 분야
- 동적 특성화
- 동적 기계 분석(DMA)
- 정적 변형
- 내구성
- 품질 관리
테스트 시편
- 재료
- 부싱
- 엔진 마운트
- 변속기 마운트
- 댐퍼 탑 마운트
- 진동 감쇠 또는 제어 요소
주요 제품 특징
글로벌 표준
재료 및 구성요소의 R&D 또는 QA/QC 응용 분야를 위한 업계에서 가장 광범위한 하중 및 주파수 기능
신뢰할 수 있는 데이터
정확하고 반복 가능한 측정을 통합하는 우수한 테스트 시스템이 신뢰할 수 있는 데이터를 생성합니다.
실제 상관관계
단순한 사인파에서 실시간 시뮬레이션을 비롯한 모든 것을 제공합니다.
저희가 도와드릴 수 있습니다.
가장 까다로운 테스트 목표를 통해 OEM과 연구원을 지원하여 시간과 비용을 절약합니다.
모델 비교
모델 836
- 하중: 25kN
- 주파수: 80 Hz
- 제어 축: 6
- 일반 응용 분야:
내구성
모델 834
- 하중: 50, 100, 150, 250kN
- 주파수: 200Hz
- 제어 축: 1
- 일반 응용 분야:
고하중 내구성
모델 833
- 하중: 25kN
- 주파수: 80Hz
- 제어 축: 3
- 일반 응용 분야:
내구성
동적 특성화
모델 832
- 하중: 50kN
- 토크: 565Nm
- 주파수: 100Hz
- 제어 축: 2 또는 3
- 일반 응용 분야:
내구성
QA/QC

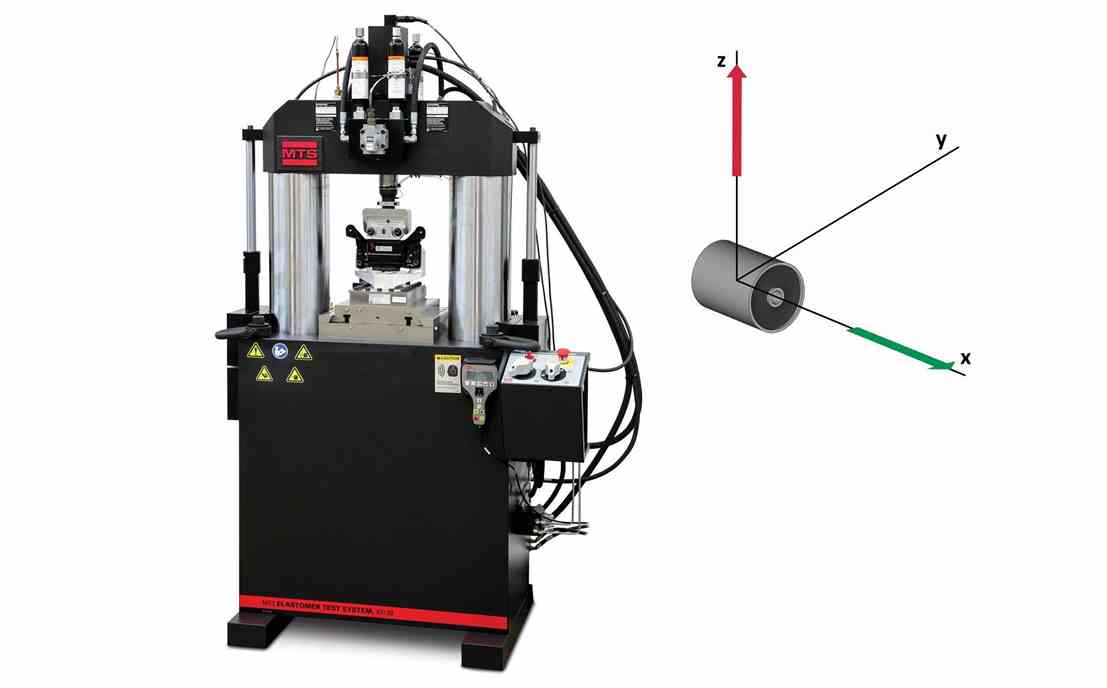

모델 831 2축
- 하중: 10, 25kN
- 정적 측면 하중: 5kN
- 주파수: 800Hz
- 제어 축: 2
- 일반 응용 분야:
내구성
동적 특성화
모델 831
- 하중: 10, 25kN
- 주파수: 400, 700, 1000Hz
- 제어 축: 1
- 일반 응용 분야:
내구성
동적 특성화
MTS Landmark 200
- 하중: 10, 25kN
- 주파수: 200 Hz
- 제어 축: 1
- 일반 응용 분야:
내구성
동적 특성화
MTS Landmark 100
- 하중: 10, 25kN
- 주파수: 100 Hz
- 제어 축: 1
- 일반 응용 분야:
내구성
동적 특성화
QA/QC
MTS Acumen
- 하중: 1, 3, 12kN
- 주파수: 100 Hz
- 제어 축: 1
- 일반 응용 분야:
내구성
동적 특성화 및 DMA
C-프레임 시스템
- 하중: 15kN
- 주파수: 20 Hz
- 제어 축: 1
- 일반 응용 분야:
내구성
QA/QC
기술 개요

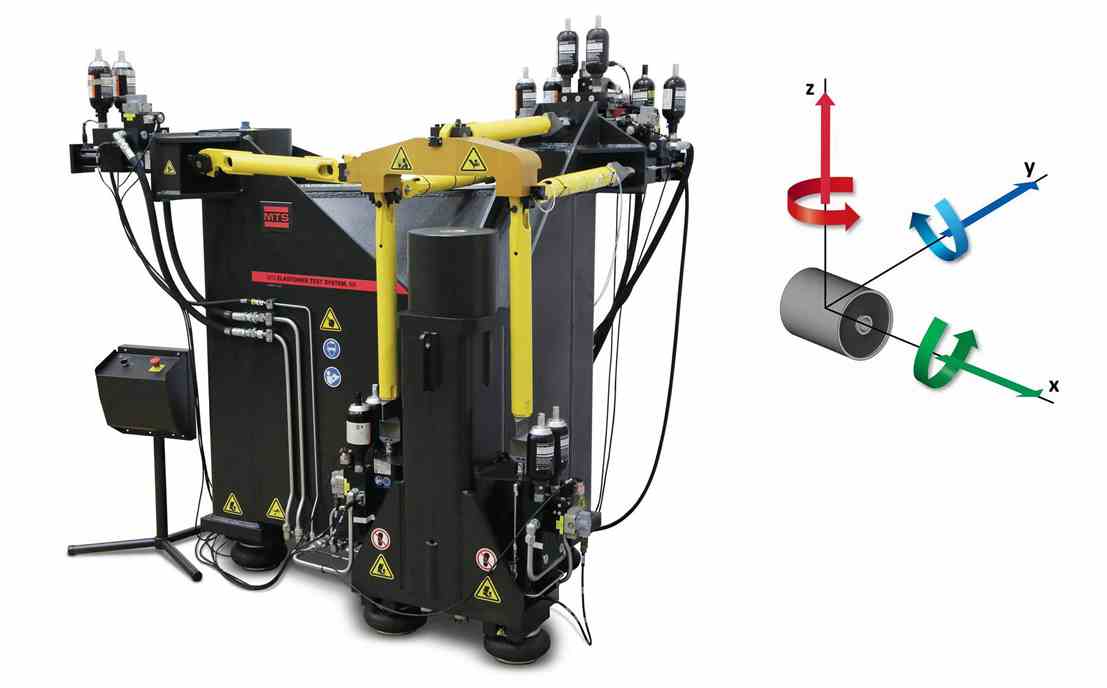

모델 836을 사용하여 6자유도에서 현실적이고 정확한 내구성 테스트를 수행하십시오.
- 콤팩트하고 견고한 자체 반응 베이스에 장착된 저마찰 액추에이터가 고충실도 제어 및 대역폭 제공
- 탁월한 제어 보상으로 데이터 무결성 및 반복성 보장
- 설정을 변경하지 않고 동일한 시스템에서 여러 테스트 수행
- 쉽게 접근할 수 있는 마운팅 어셈블리로 테스트 항목을 빠르게 설치 및 제거
주요 응용 분야
- 내구성 테스트
|
|
||
|
Fx |
kN |
25 |
|
Fy |
kN |
50 |
|
Fz |
kN |
50 |
|
Mx |
kNm |
2 |
|
My |
kNm |
12 |
|
Mz |
kNm |
12 |
|
|
||
|
X |
± mm |
25 |
|
Y |
± mm |
25 |
|
Z |
± mm |
25 |
|
Theta x |
± 도 |
15 |
|
Theta y |
± 도 |
5 |
|
Theta z |
± 도 |
5 |
모델 836 시스템 브로슈어

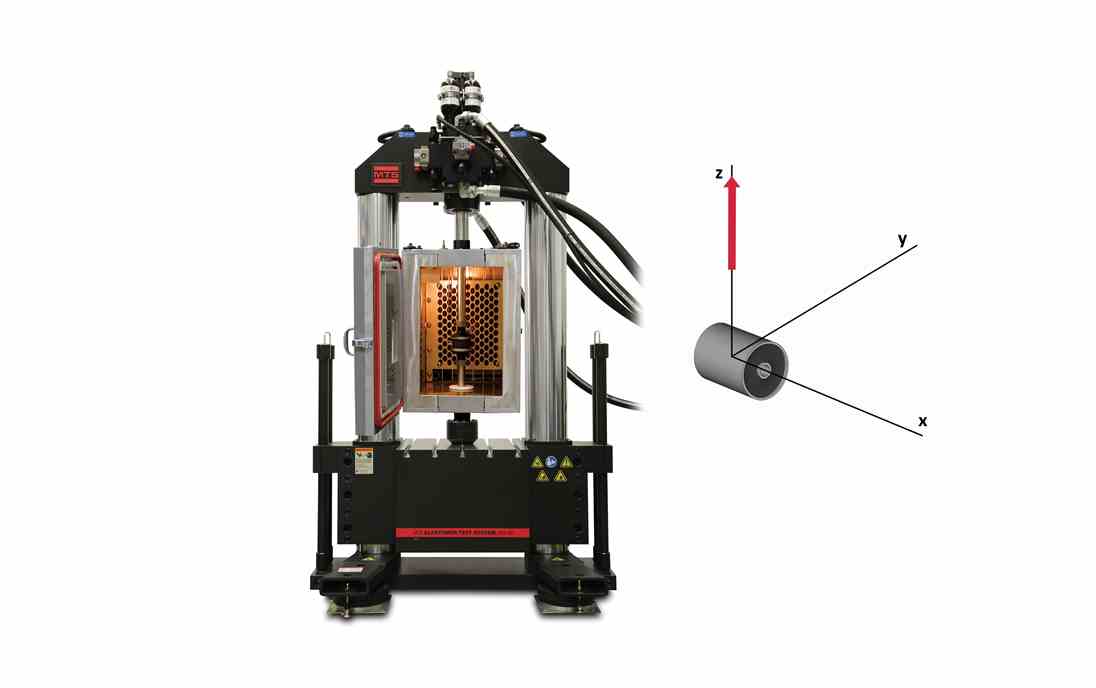

견고한 모델 834 고하중 엘라스토머 테스트 시스템을 사용하여 고하중 응용 분야에 사용되는 다양한 엘라스토머 재료, 구성요소 및 마운트를 테스트하십시오.
- 최대 300Hz의 주파수에서 최대 100kN의 하중 적용(50kN, 150kN, 250kN 프레임 등급도 사용 가능)
- 탁월한 제어 보상으로 데이터 무결성 및 반복성 보장
- 다목적 T- 슬롯 베드
- MTS 모델 651.06E-03 환경 챔버와 함께 표시됨: -129°C~+315°C의 온도 범위에서 테스트를 수행할 수 있는 완전 통합형 하위 시스템.
일반 응용 분야
- 내구성 테스트
- 일반 응용 분야에는 트럭, 건설, 임업, 농업 장비, 철도 차량 및 항공우주가 포함됩니다.

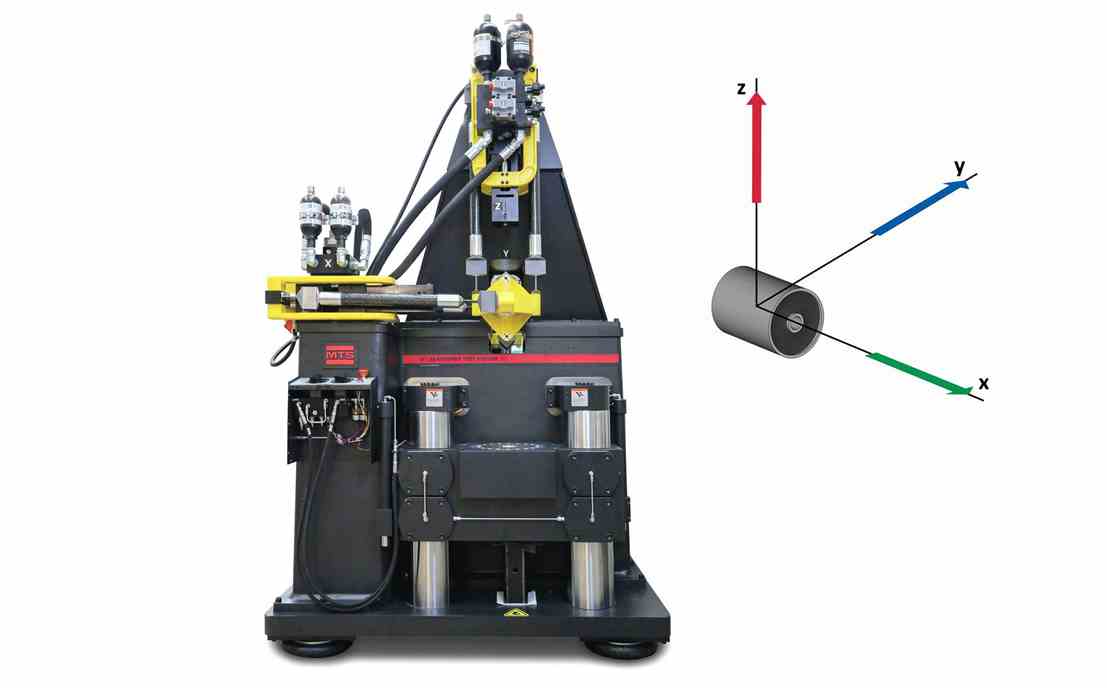

모델 833 시스템을 사용하여 3자유도에서 동적 특성화 및 내구성 테스트를 수행하십시오.
- 자동 제어 보상으로 데이터 무결성 및 반복성 보장
- 주파수 함수로 강성 변화를 최소화하도록 설계됨
- MTS 특허 제어 알고리즘을 사용하여 0에 가까운 위상 각 달성
- 최대 직경 400mm, 높이 550mm의 시편 - 챔버 포함 또는 미포함
주요 응용 분야
- 동적 특성화
- 내구성 테스트
|
|
||
|
Fx |
kN |
25 |
|
Fy |
kN |
25 |
|
Fz |
kN |
25 |
|
|
|
|
|
|
||
|
X |
± mm |
25 |
|
Y |
± mm |
25 |
|
Z |
± mm |
25 |
모멘트 모니터링을 위해 제공되는 Mx, My, Mz 출력
모델 833 시스템 브로슈어

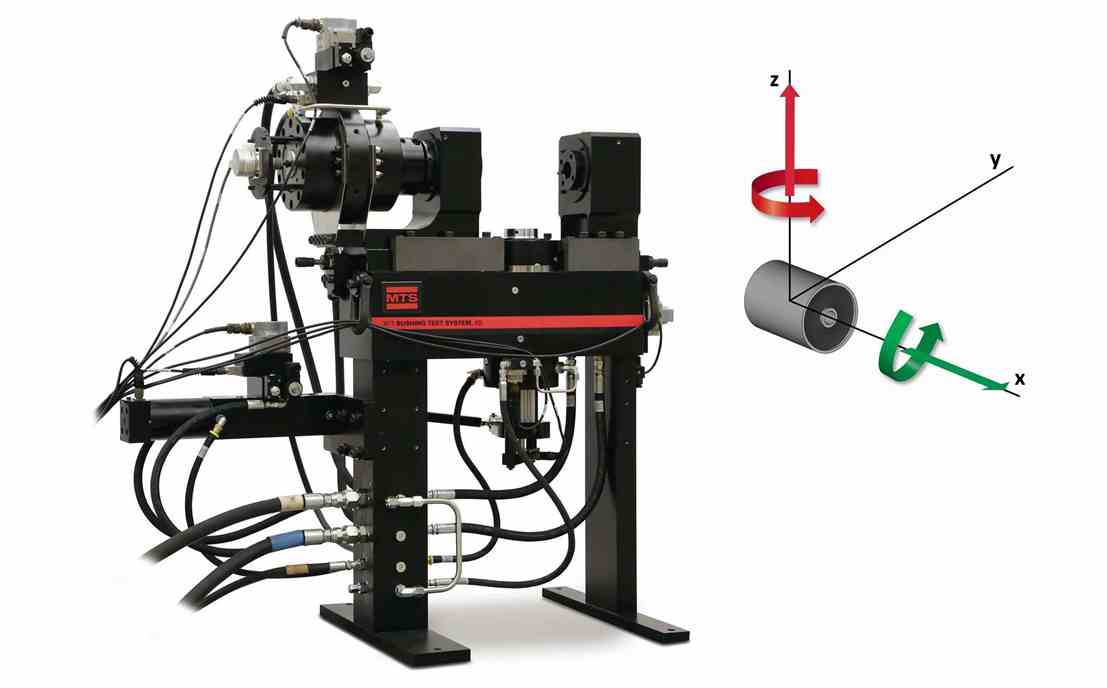

모델 832 시스템을 사용하여 부싱 서비스 수명을 검증하거나 동적 비틀림 특성화 테스트 수행
- 2~4 자유도로 구성 가능
- 부싱 축에 대한 정적 오프셋이 있는 동적 방사형 및 비틀림 입력
- 동적 입력을 위한 하드웨어(옵션)로 시스템 유틸리티 향상 - 방사형 축에 대한 원추 및 원심 회전 또는 법선 축에 대한 정적 원추 입력
- 단일 축 비틀림 특성화 패키지에는 +/- 550Nm의 정격 MTS 모델 663 토크 트랜스듀서와 MTS 793.31 소프트웨어가 포함됩니다.
- 다축 구성: 일반 고정 장치에 대한 정적 원추형은 부싱에 10도의 정적 원추형 오프셋을 부여합니다.
- 반경 축에 대한 회전 방지 기능은 수직 액추에이터의 원치 않는 회전을 방지합니다.
주요 응용 분야
- 내구성 테스트
- 동적 비틀림 특성화(x축)
|
하중 용량(비동시) |
|
|
|
Fx(정적) |
kN |
4.4 |
|
Fz |
kN |
50 |
|
Mx |
Nm |
565 |
|
Mz |
Nm |
678 |
|
|
|
|
|
모션 범위(비동시) |
|
|
|
x |
± mm |
10 |
|
z |
± mm |
5 |
|
Theta x(동적) |
± deg |
45 |
|
Theta z(정적) |
± deg |
22 |
|
Theta z(동적) |
± deg |
19 |
모델 832 시스템 브로슈어
비축에서 정적 예압을 사용하여 고주파에서 재료 및 구성요소를 특성화합니다.
- 고주파 작동 및 저하중/변위 해상도를 위해 고안된 견고하며 신뢰할 수 있는 대형 설계입니다.
- 가속 보정은 하중 측정 시스템에 내장되어 있습니다.
주요 응용 분야
- 재료 연구
- 구성요소 개발
|
|
||
|
Fz(800Hz) |
kN |
25 |
|
Fx(정적) |
kN |
5 |
|
|
||
|
Z |
± mm |
25 |
|
X |
± mm |
15 |
모멘트 모니터링을 위해 제공되는 Mx, My, Mz 출력

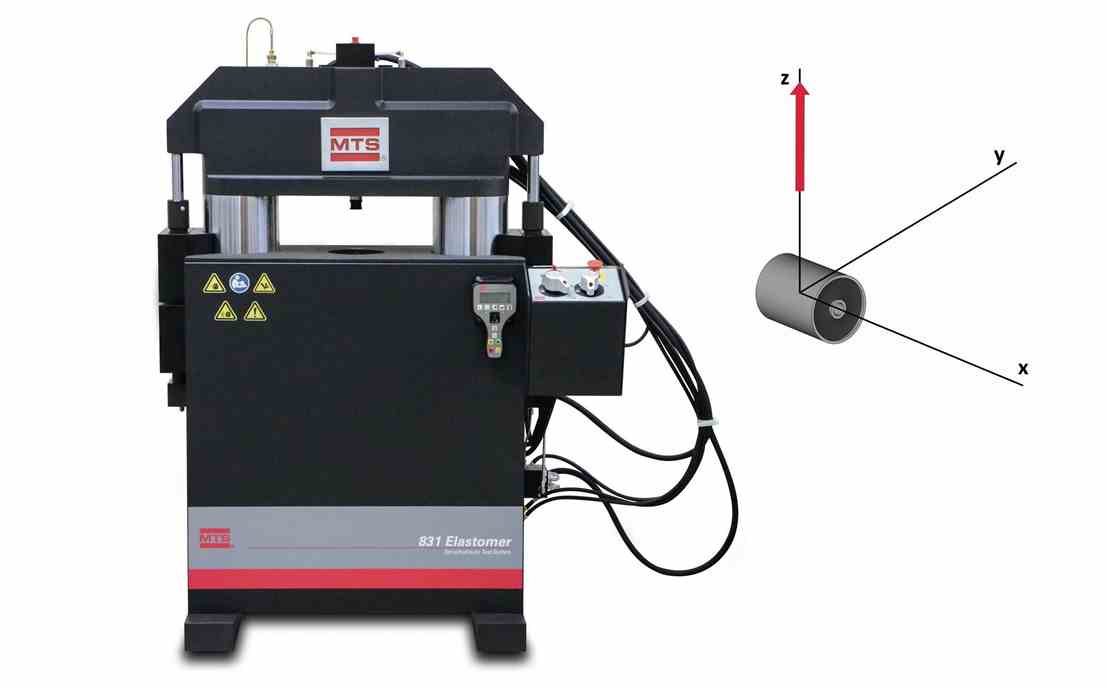

중간에서 높은 주파수로 재료 및 구성요소를 특성화합니다.
- 테스트 주파수 요구사항을 충족하는 데 사용할 수 있는 전용 모델입니다.
- 가속 보정은 하중 측정 시스템에 내장되어 있습니다.
주요 응용 분야
- 재료 연구
- 구성요소 개발
|
|
||
|
Fx(400Hz) |
kN |
10/25 |
|
Fx(700Hz) |
kN |
25 |
|
Fx(1000Hz) |
kN |
10 |
|
|
||
|
정적 스트로크 |
± mm |
25 |
|
동적 스트로크 |
± mm |
20 |

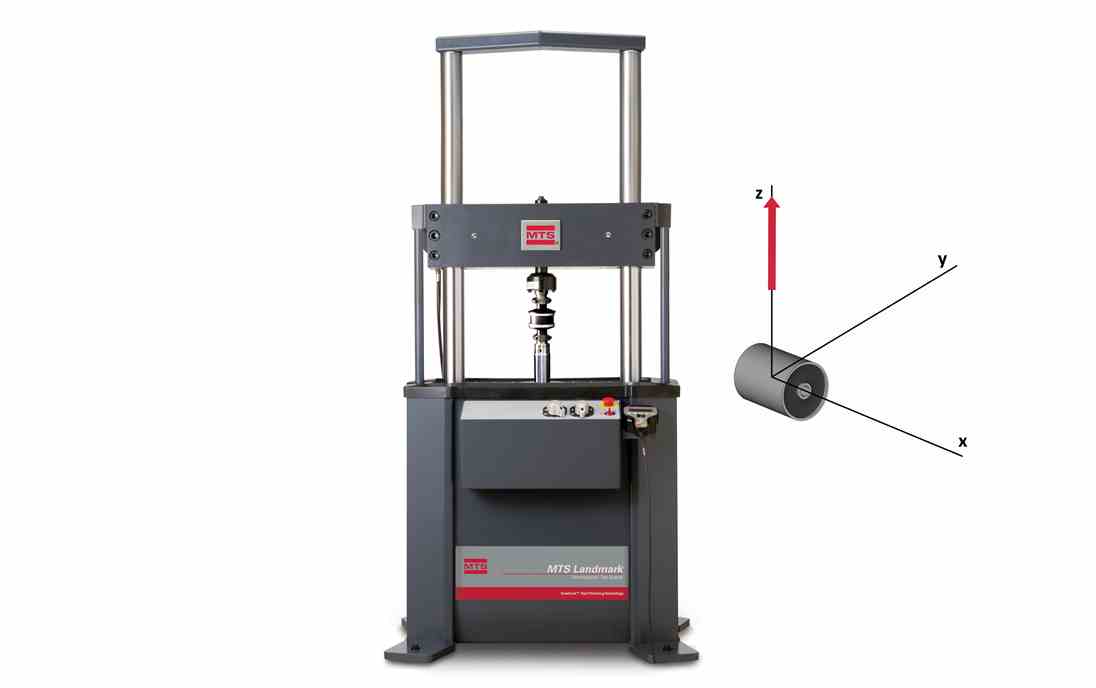

200Hz까지 정확하고 공진 없는 테스트를 위해 특별히 구성된 Landmark 범용 테스트 기계 제품군입니다.
- 15kN 또는 25kN의 하중 용량.
- 특별한 기초가 필요 없는 독립형, 자립형 장치.
주요 응용 분야
- 재료 연구
- 구성요소 개발
- 범용 인장 및 압축 테스트
최소한의 공간이 필요하도록 특별히 설계된 Landmark 범용 테스트 기계 제품군입니다.
- 15kN 또는 25kN의 하중 용량
- 100Hz까지 공진 없는 테스트.
- 자동화된 테스트 환경에 통합할 수 있는 테이블탑 모델
주요 응용 분야
- 재료 연구
- 구성요소 개발
- 생산 라인 최종 테스트
- 범용 인장 및 압축 테스트
엘라스토머 테스트를 위해 특별히 설계된 MTS Acumen 전기 역학 테스트 시스템 제품군입니다.
- 1, 3 및 12kN의 하중 용량
- 전기 작동으로 인한 최소 시설 요구사항
주요 응용 분야
- 재료 연구
- 구성요소 개발
- 생산 라인 최종 테스트
- 범용 인장 압축 테스트

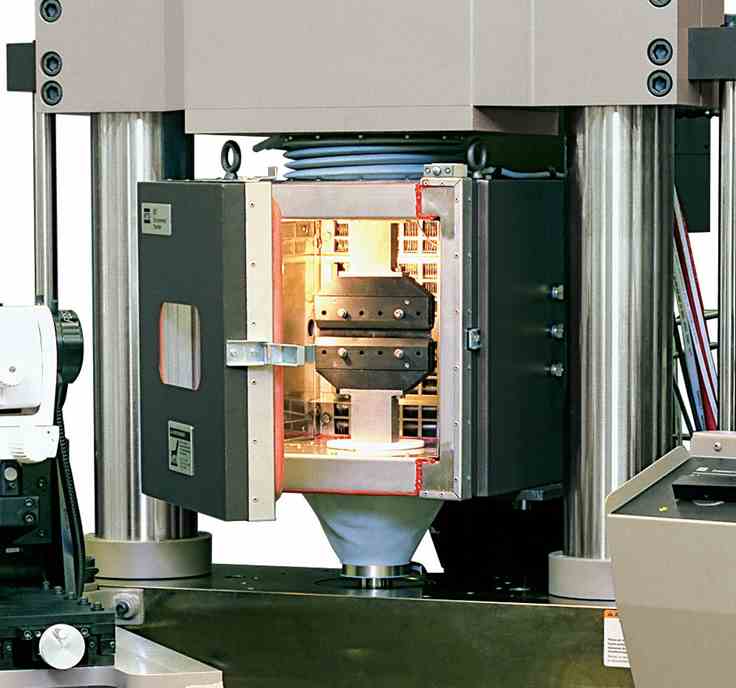

MTS 엘라스토머 테스트 솔루션은 일반적으로 -40°C~150°C(-40°F~+300°F)의 온도 범위에서 테스트를 수행할 수 있는 완전 통합형 하위 시스템과 함께 제공됩니다. 이러한 시스템의 온도는 FlexTest 워크스테이션에서 프로그래밍할 수 있으며 일반적으로 다음과 같은 기능이 있습니다.
- 절연 챔버 – 힌지 도어가 있는 프레임 장착
- 테스트 중 테스트 항목 보기를 위한 창문
- 액체 질소 부스트 기능이 있는 기계식 냉동
- 더 나은 환경적 밀봉을 위해 시편 어댑터에 부착된 절연 부트
- 큰 직경의 절연된 플렉서블 튜브로 시편 인클로저에 연결된 원격 장착 기계식 온도 조절 장치
