지진 시뮬레이터(쉐이크 테이블)
MTS 지진 시뮬레이터 포트폴리오는 비구조적 인프라에서 구조 구성요소 및 하부 구조, 모델 규모 및 전체 규모 토목 구조물에 이르기까지 모든 것을 평가할 수 있는 다수의 사전 엔지니어링된 표준 맞춤형 테이블을 특징으로 합니다. 광범위한 테스트 항목에 최대 6자유도의 정밀한 지진 하중을 적용하여 실제 지진 조건에서 동작을 평가할 수 있습니다.
응용 분야
- 지진 시뮬레이션
- 내진 적격성
테스트 시편
- 토목 구조
- 하부구조
- 구성요소
테스트 표준
- AC156 내진 검증 테스트
주요 제품 특징
최초
MTS는 세계에서 가장 큰 쉐이크 테이블 상당수를 설계 및 설치하고 NIED, 캘리포니아 대학 - 샌디에이고 및 남서부 자오퉁 대학을 포함한 고객들과 파트너 관계를 맺었습니다.
업계 표준
MTS는 세계 최대의 맞춤형 지진 시뮬레이터 설치 기반을 보유하고 있습니다. MTS는 세계 최고의 토목 공학 연구 기관과 50년 동안 협력해 왔습니다.
타의 추종을 불허하는 전문성
박사 수준의 MTS 시스템 통합 엔지니어가 전문가 지도와 교육을 제공합니다.
혁신적인 기술
자유도 제어, 실시간 제어, 3변수 제어, 적응 제어 및 시편 역학 보상(SDC)
모델 비교

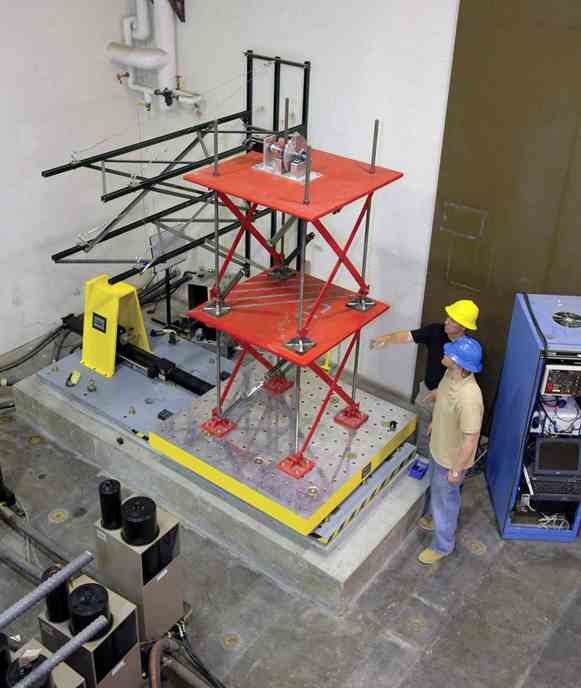

1.5m 단축 테이블
- 축소된 구조물에 대한 기본적인 지진 연구 수행
- 기존 실험실에 빠른 설치 및 통합
- 축척된 지진 시간 이력 파일 재생
- 저렴한 비용, 보급형 옵션

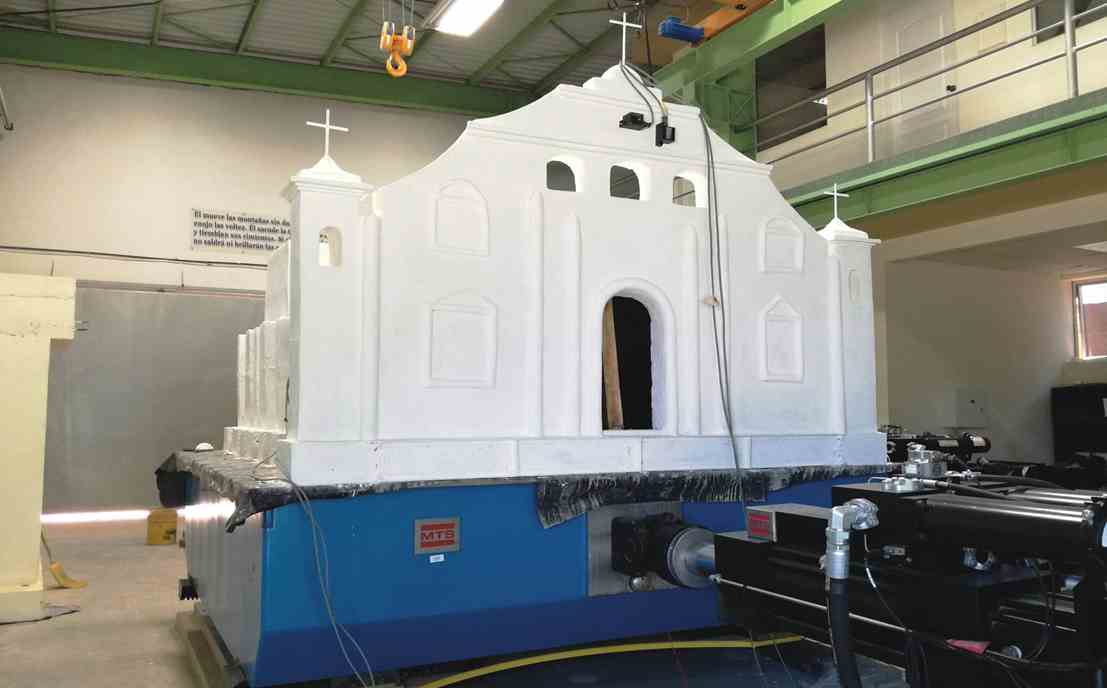

3m 단축 및 2축 테이블
- 기본 지진 연구를 수행하고 최대 10톤의 시편을 테스트할 수 있음
- 단축 및 2축 변형 가능
- 피트에 장착할 수 있거나 액추에이터 버트리스에 장착되어 있을 수 있음
- 사실적인 지면 움직임을 시뮬레이션할 수 있는 큰 변위 범위(500mm)
4m 및 5m 6DOF 테이블
- 완전한 6자유도 지진 진동 수행
- 더 큰 시편(최대 40톤 탑재 하중)
- 고유한 내진 성능을 찾고 있는 연구자에게 가장 적합
- 사전 엔지니어링된 테이블은 맞춤형으로 설계된 테이블에 비해 더 빠른 리드 타임과 더 낮은 비용을 제공합니다.

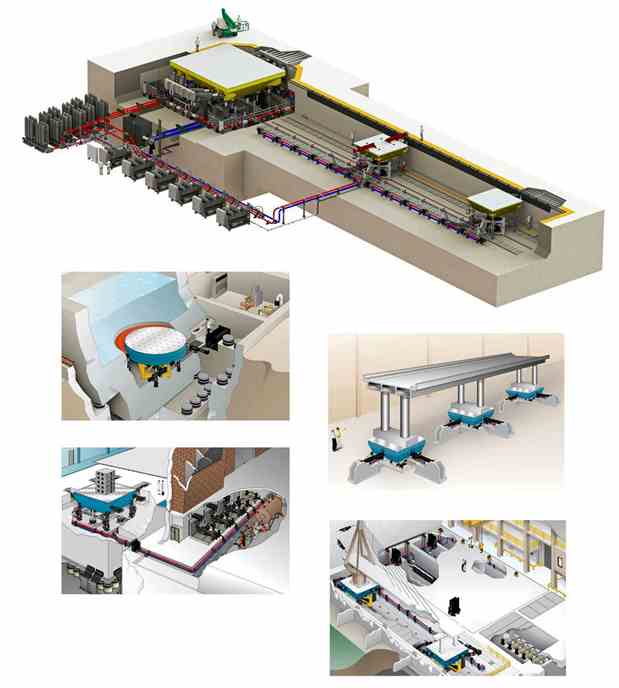

맞춤형 지진 테이블
- 완전한 지진 연구 또는 전체 규모 지진 연구를 수행하고 MTS가 사양에 따라 모든 크기 테이블 및 탑재 하중 요구사항을 설계할 수 있음
- 6 DOF 또는 여러 테이블이 함께 작동
- MTS는 맞춤형 지진 시뮬레이터의 가장 큰 설치 기반을 보유하고 있습니다.

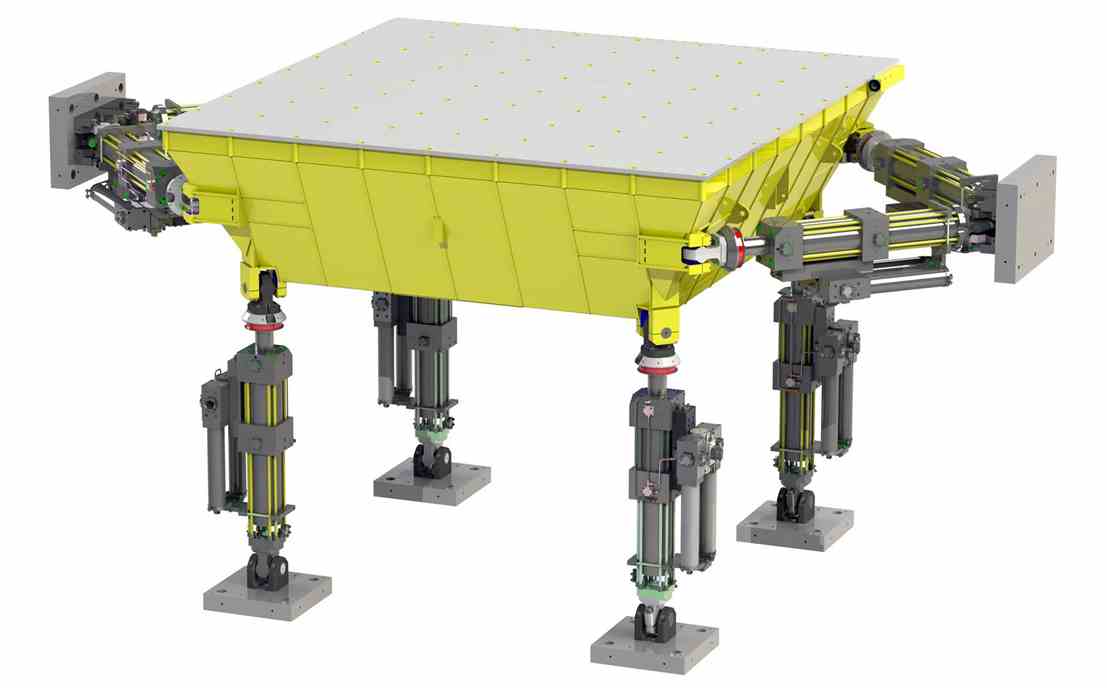

2m x 2m 다축 시뮬레이션 테이블
-
구성요소의 내진 검증 테스트 수행(AC156)
-
"헥사 포드" 디자인을 사용한 6자유도
- 최대 2,000kg 탑재 하중
-
최대 100Hz 제어 대역폭
주요 사례 연구

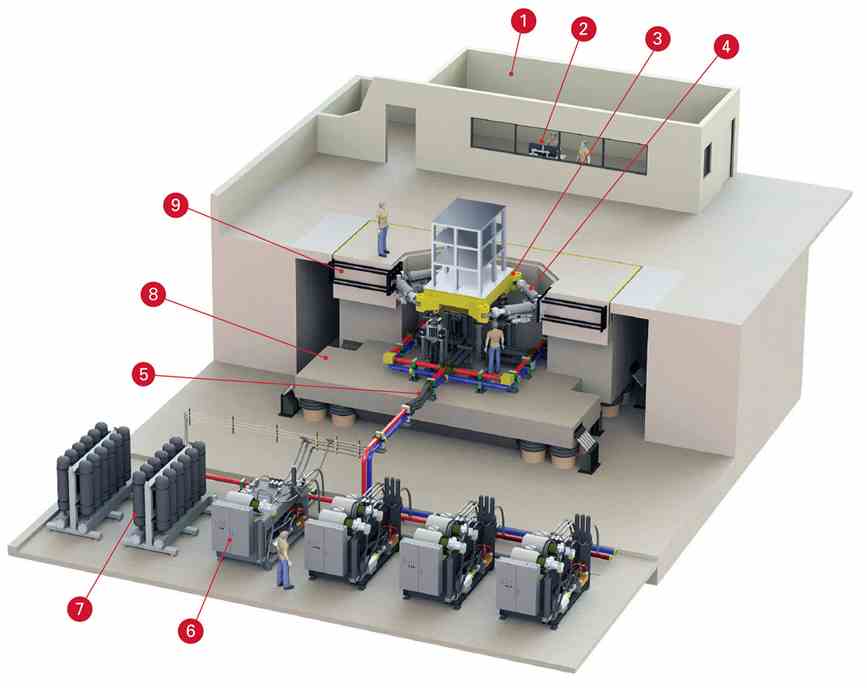

기술 개요
- 제어실
- 사용자 인터페이스(STEX Pro 소프트웨어)
- 강철 테이블
- 지진 액추에이터
- 하드라인 배관
- 유압공급장치(HPU)
- 어큐뮬레이터 뱅크
- 지진 반응 질량
- 액추에이터 고정
|
|
|
1.5m 단축 |
|
|
단위 |
정사각형 테이블 |
|
테이블 크기 |
m |
1.5 x 1.5 |
|
ft |
4.92 x 4.92 |
|
|
액추에이터 수 |
수량 |
1 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0 - 50 |
|
최대 탑재 하중 |
kg |
2,000 |
|
lbs |
4,400 |
|
|
선형 변위 |
± mm |
200 |
|
± in |
7.87 |
|
|
선형 속도 |
mm/s |
1000 |
|
in/s |
39.37 |
|
|
선형 가속도(최대 탑재 하중) |
g |
1.1 |
|
|
|
3m 단축 |
3m 2축 |
|
|
단위 |
정사각형 테이블 |
정사각형 테이블 |
|
테이블 크기 |
m |
3 x 3 |
3 x 3 |
|
ft |
9.84 x 9.84 |
9.84 x 9.84 |
|
|
액추에이터 수 |
수량 |
1 |
2 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0 - 50 |
0 - 50 |
|
최대 탑재 하중 |
kg |
10,000 |
10,000 |
|
|
lbs |
22,000 |
22,000 |
|
선형 변위 |
|
|
|
|
종방향(X) |
± mm |
250 |
250 |
|
± in |
9.84 |
9.84 |
|
|
측면(Y) |
± mm |
해당 없음 |
250 |
|
± in |
해당 없음 |
9.84 |
|
|
수직(Z) |
± mm |
해당 없음 |
해당 없음 |
|
± in |
해당 없음 |
해당 없음 |
|
|
선형 속도 |
|
|
|
|
종방향(X) |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
측면(Y) |
mm/s |
해당 없음 |
1000 |
|
in/s |
해당 없음 |
39.37 |
|
|
수직(Z) |
mm/s |
해당 없음 |
해당 없음 |
|
in/s |
해당 없음 |
해당 없음 |
|
|
선형 가속도(최대 탑재 하중) |
|
|
|
|
종방향(X) |
g |
1 |
1 |
|
측면(Y) |
g |
해당 없음 |
1 |
|
수직(Z) |
g |
해당 없음 |
해당 없음 |
|
|
단위 |
4m 6DOF |
5m 6DOF |
|
|
정사각형 테이블 |
정사각형 테이블 |
|
|
테이블 크기 |
m |
4 x 4 |
5 x 5 |
|
ft |
13.12 x 13.12 |
16.40 x 16.40 |
|
|
액추에이터 수 |
수량 |
8 |
8 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0 – 50 |
0 - 50 |
|
최대 탑재 하중 |
kg |
20,000 |
30,000 |
|
|
lbs |
44,000 |
66,000 |
|
선형 변위 |
|
|
|
|
종방향(X) |
± mm |
300 |
400 |
|
± in |
11.81 |
15.75 |
|
|
측면(Y) |
± mm |
300 |
400 |
|
± in |
11.81 |
15.75 |
|
|
수직(Z) |
± mm |
150 |
250 |
|
± in |
5.9 |
9.84 |
|
|
선형 속도 |
|
|
|
|
종방향(X) |
mm/s |
1500 |
1500 |
|
in/s |
59.05 |
59.05 |
|
|
측면(Y) |
mm/s |
1500 |
900 |
|
in/s |
59.05 |
35.43 |
|
|
수직(Z) |
mm/s |
1000 |
1000 |
|
in/s |
39.37 |
39.37 |
|
|
선형 가속도(최대 탑재 하중) |
|
|
|
|
종방향(X) |
g |
1.5 |
1.5 |
|
측면(Y) |
g |
1.5 |
1.5 |
|
수직(Z) |
g |
1 |
1 |
- 모든 사양은 사용자 정의할 수 있음
MTS는 지진에 대한 전문 지식과 고객의 특정 요구에 부응하고자하는 열의로 잘 알려져 있습니다. 세계에서 가장 큰 지진 테이블의 대부분은 MTS 액추에이터와 지진 제어 기술을 사용합니다. 대규모 또는 여러 개의 지진 테이블을 함께 제어하여 제어된 실험실 설정에서 전체 규모 구조를 테스트할 수 있습니다.
통지 대학교 캘리포니아 대학교 - 샌디에이고 네바다 대학교 - 리노
|
|
|
1.5m 단축 |
3m 단축 |
3m 2축 |
4m 6DOF |
5m 6DOF |
354.20 6DOF |
|
|
단위 |
정사각형 테이블 |
정사각형 테이블 |
정사각형 테이블 |
정사각형 테이블 |
정사각형 테이블 |
정사각형 테이블 |
|
테이블 크기 |
m |
1.5 x 1.5 |
3 x 3 |
3 x 3 |
4 x 4 |
5 x 5 |
2.2 x 2.2 |
|
ft |
4.92 x 4.92 |
9.84 x 9.84 |
9.84 x 9.84 |
13.12 x 13.12 |
16.40 x 16.40 |
7.2 x 7.2 |
|
|
액추에이터 수 |
수량 |
1 |
1 |
2 |
8 |
8 |
6 |
|
시뮬레이션 빈도(최대 탑재 하중) |
Hz |
0 - 50 |
0 - 50 |
0 - 50 |
0 – 50 |
0 - 50 |
0 - 100 |
|
최대 탑재 하중 |
kg |
2,000 |
10,000 |
10,000 |
20,000 |
30,000 |
2,000 |
|
lbs |
4,400 |
22,000 |
22,000 |
44,000 |
66,000 |
4400 |
|
|
선형 변위 |
|
|
|
|
|
|
|
|
종방향(X) |
± mm |
200 |
250 |
250 |
300 |
400 |
125 |
|
± in |
7.87 |
9.84 |
9.84 |
11.81 |
15.75 |
4.92 |
|
|
측면(Y) |
± mm |
해당 없음 |
해당 없음 |
250 |
300 |
400 |
110 |
|
± in |
해당 없음 |
해당 없음 |
9.84 |
11.81 |
15.75 |
4.33 |
|
|
수직(Z) |
± mm |
해당 없음 |
해당 없음 |
해당 없음 |
150 |
250 |
140 |
|
± in |
해당 없음 |
해당 없음 |
해당 없음 |
5.9 |
9.84 |
5.51 |
|
|
선형 속도 |
|
|
|
|
|
|
|
|
종방향(X) |
mm/s |
1000 |
1000 |
1000 |
1500 |
1500 |
1300 |
|
in/s |
39.37 |
39.37 |
39.37 |
59.05 |
59.05 |
51.18 |
|
|
측면(Y) |
mm/s |
해당 없음 |
해당 없음 |
1000 |
1500 |
900 |
1300 |
|
in/s |
해당 없음 |
해당 없음 |
39.37 |
59.05 |
35.43 |
51.18 |
|
|
수직(Z) |
mm/s |
해당 없음 |
해당 없음 |
해당 없음 |
1000 |
1000 |
1700 |
|
in/s |
해당 없음 |
해당 없음 |
해당 없음 |
39.37 |
39.37 |
69.93 |
|
|
선형 가속도(최대 탑재 하중) |
|
|
|
|
|
|
|
|
종방향(X) |
g |
1.1 |
1 |
1 |
1.5 |
1.5 |
3.3 |
|
측면(Y) |
g |
해당 없음 |
해당 없음 |
1 |
1.5 |
1.5 |
3.4 |
|
수직(Z) |
g |
해당 없음 |
해당 없음 |
해당 없음 |
1 |
1 |
6.3 |
- 모든 선형 변환, 속도 및 가속도 값은 테이블탑 중심에서 또는 테이블탑 중심에 대한 단일 자유도 테이블 이동을 기반으로 합니다.
- 모든 속도 및 가속도 값은 피크 레벨입니다. 표시된 성능 수준은 시뮬레이션 빈도 범위 전체에서 달성할 수 없습니다.
- 최대 성능은 탑재 하중이 테이블 중심의 반경 1m(X-Y 평면) 내에 완전히 장착된 경우에만 달성할 수 있습니다. 명시된 성능은 시편 모드 및 테이블에 대한 부착에 따라 다르므로 모든 시편에서 실현될 수 없습니다.
- 단단한 강철 테스트 탑재 하중이 테이블탑 중앙 위에 단단히 장착되었다고 가정합니다.
