MTS 풍력 터빈 블레이드 피로 테스트 솔루션
IEC(International Electrotechnical Commission) 기술 사양 61400-23의 피로 테스트 요구사항을 충족하기 위해 공진 주파수에서 전체 규모 풍력 터빈 블레이드 및 하위 구성요소에 단축 및 2축 주기적 하중을 적용합니다. MTS 제품에는 두 가지 보완 솔루션인 빠르고 강력한 접지 결합 공명 여기(GREX) 시스템과 유연하고 효율적인 관성 공명 여기(IREX) 시스템이 포함됩니다.
응용 분야
테스트 시편
주요 제품 특징
통합/동기화됨
최첨단 제어, 데이터 획득 및 애플리케이션 소프트웨어는 효율적인 고충실도 테스트 및 시뮬레이션 환경을 구성합니다.
다목적
플랩 방향, 모서리 방향 및 2축 공진 블레이드 피로 테스트를 위해 구성 가능
효율적인 운영
테스트 최종 레벨 및 테스트 빈도의 자동 제어 기능
내구성/신뢰성
피로 등급 MTS 테스트 액추에이터, 스위블 및 장착 하드웨어 통합
기술 개요

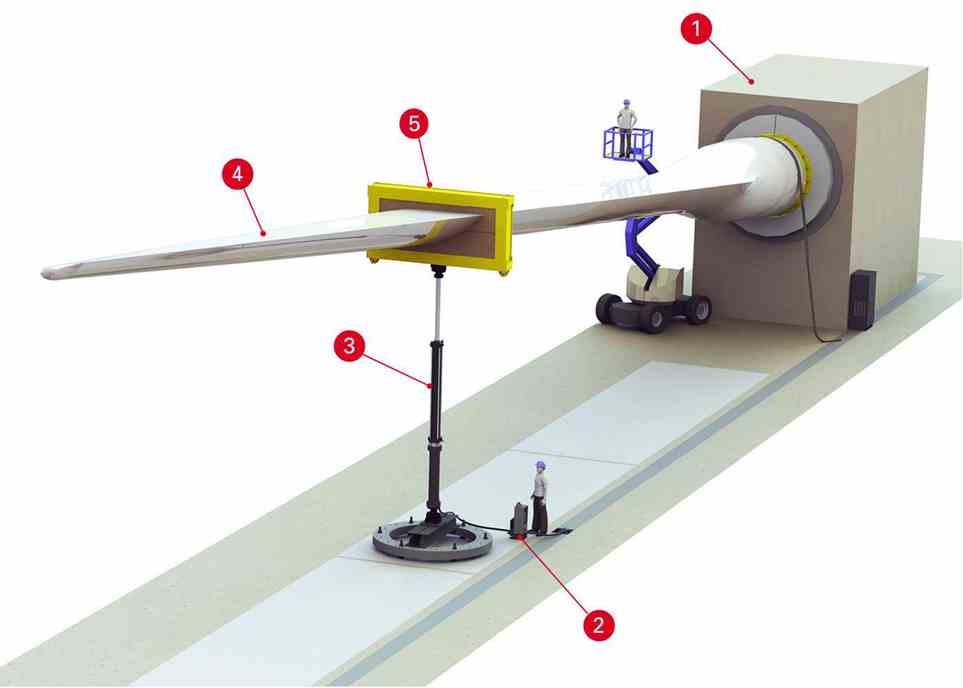

다이어그램
- 반응 블록
- 유압 서비스 매니폴드
- 접지 공명 여기(GREX) 시스템
- 풍력 터빈 블레이드 시편
- 로딩 고정 장치
|
GREX 50 표준 사양 |
|
|
하중 용량 |
50kN |
|
액추에이터 길이 |
중간 스트로크에서 5.67m |
|
스트로크 |
1.75m |
|
속도 |
2.5m/sec(@25kN 힘) |
|
서보 밸브 |
450lpm |
|
|
|
|
특별 옵션 |
|
|
연장 튜브 |
최대 3m 연장 |
|
유압식 시스템 |
260lpm(최소 권장) |
|
축적 필요 |
75L 압력/37.75L 리턴(권장) |
|
GREX 100 표준 사양 |
|
|
하중 용량 |
100kN |
|
액추에이터 길이 |
중간 스트로크에서 5.67m |
|
스트로크 |
1.75m |
|
속도 |
2.5m/sec(@25kN 힘) |
|
서보 밸브 |
940lpm |
|
|
|
|
특별 옵션 |
|
|
연장 튜브 |
최대 3m 연장 |
|
유압식 시스템 |
520lpm(최소 권장) |
|
축적 필요 |
150L 압력/75L 리턴(권장) |

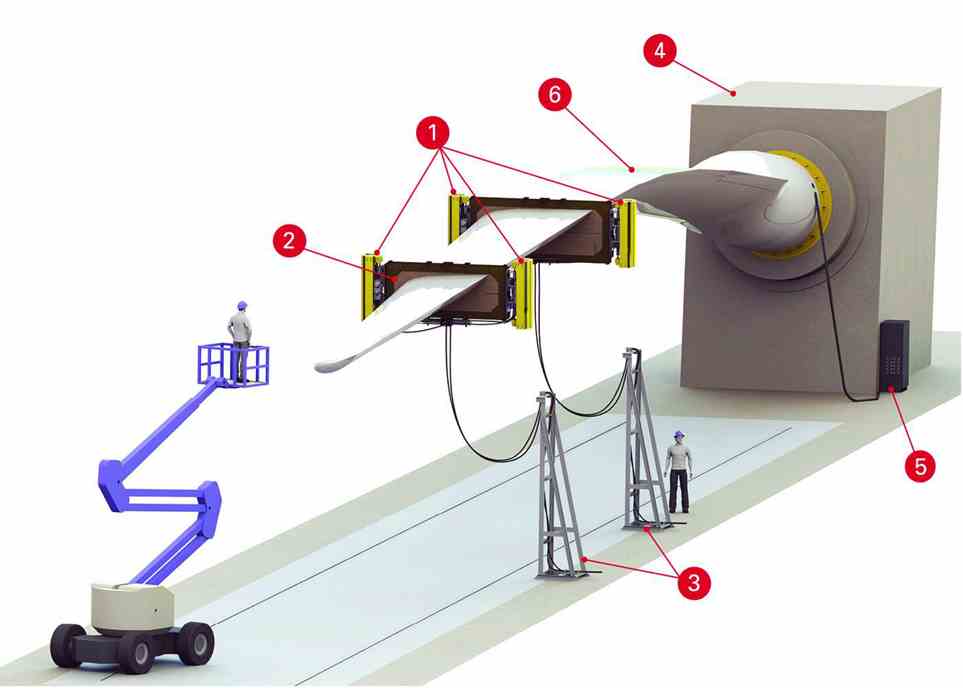

다이어그램
- 관성 공명 여기(IREX) 시스템
- 로딩 고정 장치
- 유압 호스 스탠드
- 유압 서비스 매니폴드
- 반응 블록
|
IREX 표준 사양 |
|
|
하중 용량 |
50kN |
|
이동 질량 범위 |
160-1010kg |
|
이동 질량 증분 |
50kg |
|
고정 질량(일반) |
170-230kg |
|
총 질량(일반) |
330-390kg |
|
치수 |
1.42x.53x.48m |
|
스트로크 |
0.15m |
|
속도 |
1.37m/sec |
|
서보 밸브 |
120lpm |
|
호스 크기 |
-16P, -16R, -8D JIC |
|
|
|
|
특별 옵션 |
|
|
기울기 각도 범위 |
+/- 10deg |
|
기울기 각도 증분 |
2deg |
|
축적 필요 |
2L(일반) |
