갈리시아 자동차 기술 센터(CTAG)는 최첨단 전기차 연구소에서 고급 MTS 배터리 테스트 기술을 활용합니다.
스페인 갈리시아에 위치한 CTAG 전기차 연구소는 EV 섀시, 파워트레인, 배터리 팩 평가를 위한 다양한 테스트 벤치를 갖추고 있으며, 연구개발 프로젝트 수행과 모빌리티 산업에 테스트 서비스를 제공합니다. 이 연구소의 통합 배터리 진동 시험 셀은 MTS 다축 시뮬레이션 테이블(MAST)과 배터리 관리, 환경 시뮬레이션, 통신, 안전 시스템을 결합하여 실제 환경의 기계적, 전기적, 열적 스트레스를 동시에 적용해 활성 배터리의 성능, 신뢰성 및 안전성을 테스트합니다.
6자유도(6DOF) MAST 시스템, RPC® Connect 소프트웨어, FlexTest® 컨트롤러 및 SilentFlo™ 유압 동력 장치(HPU)는 통합 EV 배터리 진동 시험 셀을 위한 견고하고 신뢰할 수 있는 기계적 테스트 기반을 제공하여 CTAG 고객들이 최적의 완전성, 안전성 및 효율성으로 리튬이온 배터리를 종합적으로 테스트할 수 있도록 지원합니다.
6자유도(6DOF) MAST 시스템, RPC® Connect 소프트웨어, FlexTest® 컨트롤러 및 SilentFlo™ 유압 동력 장치(HPU)는 통합 EV 배터리 진동 시험 셀을 위한 견고하고 신뢰할 수 있는 기계적 테스트 기반을 제공하여 CTAG 고객들이 최적의 완전성, 안전성 및 효율성으로 리튬이온 배터리를 종합적으로 테스트할 수 있도록 지원합니다.

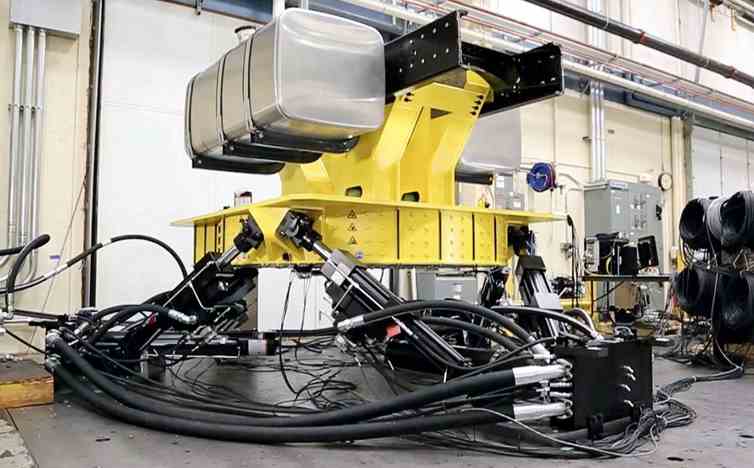

6DOF 353.20 MAST 시스템은 최대 1000kg의 페이로드를 2미터 원형 또는 2.2미터 정사각형 테이블에서 최대 200Hz로 테스트할 수 있도록 설계되었으며, 환경 챔버 및 무향실 통합에 적합합니다.
업계에서 유명한 RPC Connect 소프트웨어는 ISO 12405 표준에 명시된 배터리 테스트 진동 프로파일을 구현하는 데 사용됩니다. 오른쪽에는 최대 200Hz의 무작위 가우시안 진동을 포함하는 전력 스펙트럼 밀도(PSD) 테스트가 표시되어 있습니다.
다재다능한 FlexTest 컨트롤러는 배터리 테스트에 필요한 높은 주파수와 하중을 구동하기 위해 향상된 제어 알고리즘을 제공합니다. 자유도 제어 및 3변수 제어 기능으로 쉬운 조작과 최고의 성능을 구현합니다.
차세대 SilentFlo 525 HPU는 효율적인 디지털 변위 펌프(DDP) 모듈과 기존의 스워시 플레이트 펌프 모듈을 혁신적으로 결합하여 기존 모델에 비해 에너지 사용량을 35% 이상 절감합니다.
