Series 647 모든 온도 유압식 웨지 그립

647 모든 온도 유압식 웨지 그립

사양

모델

온도
범위

힘 등급
동적

힘 등급
단적

상부 무게

하부 무게

스터드 크기

647.02A-31

–200~600°F

5.5kip

7.0kip

31 lb

36 lb

1/2-20

647.02A-32

–130~315°C

25kN

31kN

14 kg

17 kg

M12 x 1.25

647.02A-51

–200~1000°F

5.5kip

7.0kip

31 lb

36 lb

1/2-20

647.02A-52

–130~540°C

25kN

31kN

14 kg

17 kg

M12 x 1.25

647.10A-31

–200~600°F

22kip

27kip

125 lb

142 lb

1-14

647.10A-32

–130~315°C

100kN

120kN

57 kg

65 kg

M27 x 2

647.10A-51

–200~1000°F

22kip

27kip

125 lb

142 lb

1-14

647.10A-52

–130~540°C

100kN

120kN

57 kg

65 kg

M27 x 2

647.25A-31

–200~600°F

55kip

75kip

269 lb

289 lb

1-1/2-12

647.25A-32

–130~315°C

250kN

333kN

122 kg

131 kg

M36 x 2

647.25A-51

–200~1000°F

55kip

75kip

269 lb

289 lb

1-1/2-12

647.25A-52

–130~540°C

250kN

333kN

122 kg

131 kg

M36 x 2

참고: 그립 무게는 확장 길이에 따라 변경됩니다. 자세한 내용은 MTS에 문의하십시오.

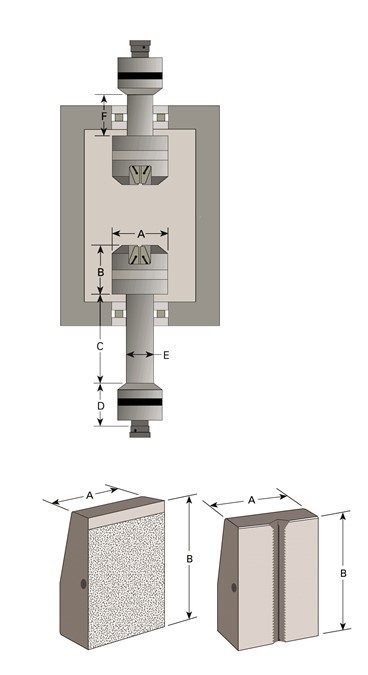

치수

모델 번호

A

B

C*

D

E

F*

647.02

114mm
(4.5in)

112mm
(4.4in)

267mm
(10.5in)

94mm에서 112mm
(3.8in에서 4.4in)

66mm
(2.6in)

150mm
(5.9in)

647.1

203mm
(8.0in)

160mm
(6.3in)

297mm
(11.7in)

117mm에서 132mm
(4.6in에서 5.2in)

99mm
(3.9in)

155mm
(6.1in)

647.25

267mm
(10.5in)

226mm
(8.9in)

285mm
(11.2in)

142mm에서 168mm
(5.6in 에서 6.6in)

122mm
(4.8in)

165mm
(6.5in)

* 참고: 다른 그립 연장 길이를 사용할 수 있습니다. 자세한 내용은 MTS에 문의하십시오.

웨지 선택

그립 모델

웨지 모양

시편 두께 또는 직경
(VEE)*
인치

시편 두께 또는 직경
(VEE)*
밀리미터

웨지 치수
A

웨지 치수
B

647.02

편평형

0~0.28

0~7.1

25mm (1.0 in)

38 mm (1.5 in)

647.02

편평형

0.28~0.57

7.1~14.4

25mm (1.0 in)

38 mm (1.5 in)

647.02

V자형

0.12~0.32/0.37

3.0~8.1/9.4

25mm (1.0 in)

38 mm (1.5 in)

647.02

V자형

0.35~0.43/0.60

8.9~10.9/15.2

25mm (1.0 in)

38 mm (1.5 in)

647.1

편평형

0~0.30

0~7.6

45mm (1.75 in)

64 mm (2.5 in)

647.1

편평형

0.28~0.56

7.1~14.2

45mm (1.75 in)

64 mm (2.5 in)

647.1

V자형

0.23~0.40/0.47

5.84~10.2/11.9

45mm (1.75 in)

64 mm (2.5 in)

647.1

V자형

0.43~0.50/0.65

10.9~12.7/16.5

45mm (1.75 in)

64 mm (2.5 in)

647.1

편평형

0.46~0.75

11.7~19.0

45mm (1.75 in)

64 mm (2.5 in)

647.25

편평형

0.04~0.47

1.0~11.9

50 mm (2.0 in)

89 mm (3.5 in)

647.25

편평형

0.24~0.67

6.1~17.0

50 mm (2.0 in)

89 mm (3.5 in)

647.25

편평형

0.59~1.02

15.0~25.9

50 mm (2.0 in)

89 mm (3.5 in)

647.25

V자형

0.42~0.66/0.78

10.7~16.8/19.8

50 mm (2.0 in)

89 mm (3.5 in)

647.25

V자형

0.66~0.79/1.03

16.8~20.1/26.1

50 mm (2.0 in)

89 mm (3.5 in)

647.25

V자형

0.25~0.40/0.53

6.4~10.2/13.4

50 mm (2.0 in)

89 mm (3.5 in)

* V자형 웨지의 최대 시편 직경은 측면이 아닌 상단에서 시편을 로드하는 경우를 기준으로 합니다.
