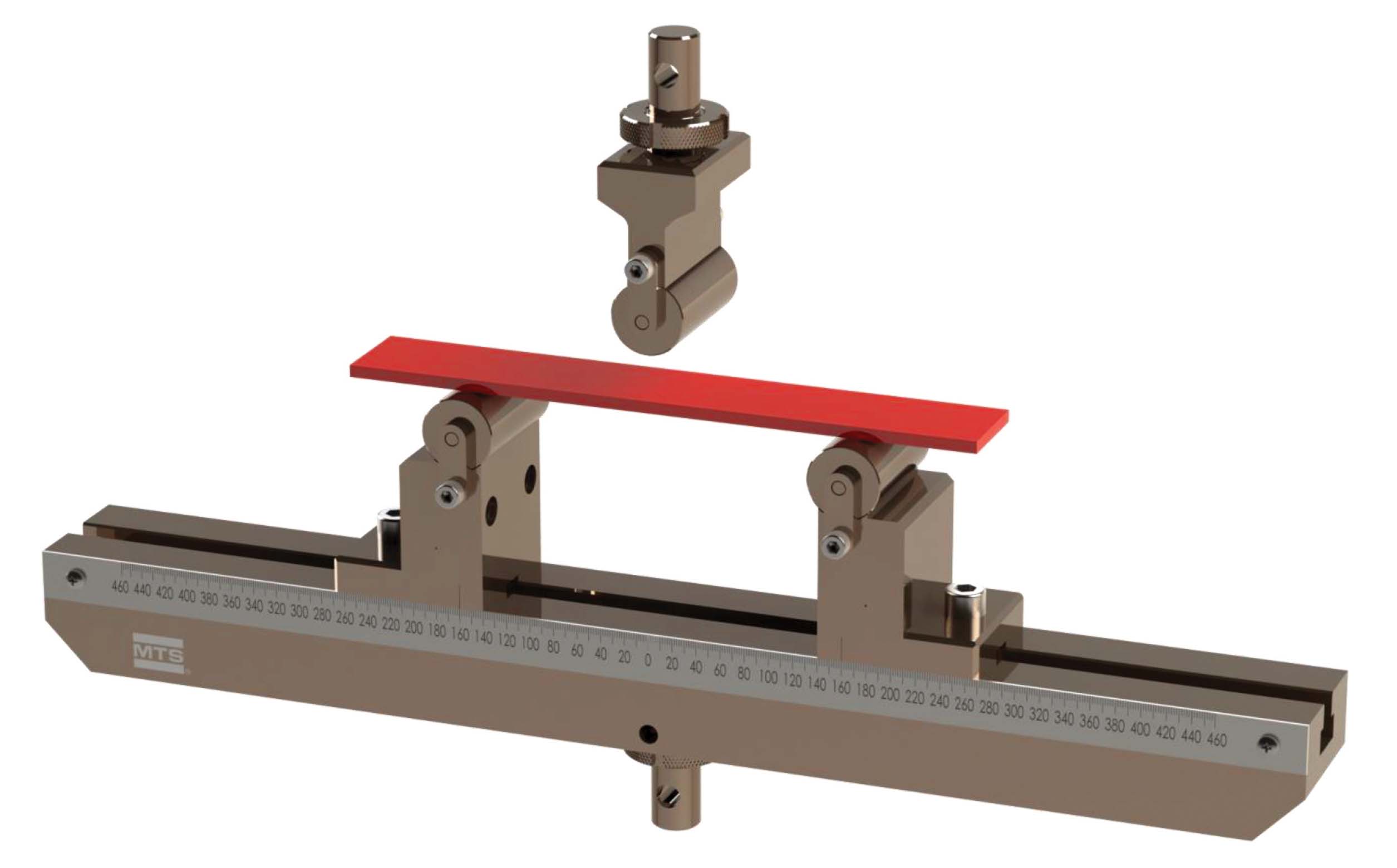

10kN 목재 굽힘 고정 장치

모델

ZWC104A

부품 번호

100-302-802

정격 하중

10 kN(2,250 lbf)

온도 범위

실온

무게

(상부 그립)

1.1 kg(2.4 lb)

(하부 그립)

14.27 kg(31.5 lb)

어댑터 스타일

(상부 그립)

20 mm(0.8 in)

(하부 그립)

20 mm(0.8 in)

치수(h*w*d)

(상부 그립)

120 mm × 42 mm x 42 mm(4.7 in x 1.7 in x 1.7 in)

(하부 그립)

180 mm × 530 mm x 82 mm(7.1 in x 20.9 in x 3.2 in)

응용 분야

굽힘 테스트

적용 가능한 시편

목재 기반 패널, 표면 장식 목재 기반 패널

로딩 엣지

R15

옵션 로딩 엣지

R7.5

지원

R15

선택적 지원

R7.5

최대 스팬

400 mm(15.7 in)

최대 시편 너비

60 mm(2.4 in)
