홈 > 다차원 지진 테스트용 소프트웨어

다차원 지진 시험 응용 프로그램에 대한 MTS 소프트웨어 접근 방식

STEX Pro
이 Q&A에서 MTS의 시스템 통합 엔지니어인 Peter Gunness가 지진 시뮬레이션 및 내진 검증 테스트를 수행하기 위한 STEX Pro™ 소프트웨어의 고유한 기능에 대해 설명합니다.
Q: 오늘날의 지진 테스트 실험실이 직면하는 주요한 과제는 무엇입니까?

Peter Gunness:  과학자들은 20세기 중반에 현재 데이터베이스에 포함된 수천 개의 지반 운동 기록의 근간이 된 지진 가속 기록을 측정하기 시작했습니다. 가장 많은 재산 및 인명 피해를 초래하는 강력한 지반 운동은 고유한 속성을 가지고 있으므로 각 대지진은 저희에게 새로운 교훈을 줍니다. 따라서 내진 설계를 검증하기 위해 가능한 모든 지진 시나리오를 시뮬레이션할 수 있는 테스트 시스템이 필요합니다. 많은 강진은 고유한 방식으로 힘을 발휘하기 때문에 구조물의 건축 규정, 인증 테스트 표준 및 내진 테스트 장비 요구 사항이 변경되는 경우가 많습니다.

누구든 실제 시편 움직임을 가장 정확하고 순수하게 시뮬레이션할 수 있는 실물 크기 시편에 가까운 시편을 테스트하기 원합니다. 그러나 구조물 내진 테스트에는 건물, 교량의 일부 및 기타 매우 크고 무거운 테스트 대상이 포함되기 때문에 실물 크기에 가까운 테스트를 위한 전력 및 공간 요구 사항을 충족하려면 엄청난 비용이 소모됩니다. 실험실은 실물에 대한 축척 모델로 작업해야 하므로 테스트 중에 도입되는 부정확성을 고려해야 합니다.

대부분의 지진은 주파수가 매우 낮고 변위가 크지만 축척 모델 시편을 테스트할 때는 시간 축이 압축되므로 주파수는 증가하고 변위는 감소합니다. 이는 시스템이 상대적으로 큰 주파수 범위에서 작동해야 하고 시편이 쉐이크 테이블 위에서 직접 조립되기 때문에 설계 및 서보 제어 문제를 일으킵니다. 시편의 질량 때문에 테이블 튜닝과 응답 모두가 영향을 받습니다.

또한 튜닝할 목적으로 쉐이크 테이블에 적용되는 모든 힘은 시편을 손상시키고 근본적으로 동작을 변경할 수 있습니다. 시편과 테스트 충실도를 보호하려면 감소된 진폭에서 튜닝해야 합니다. 그리고 테스트 중에 테스트 시편의 공명 및 변화하는 역학은 오류를 최소화하고 시간 기록이 정확하게 재생되도록 보장하는 방식으로 제어 시스템을 설정해야 합니다.

Q: MTS는 테스트 실험실에서 이러한 문제를 해결하는 데 어떤 도움을 줍니까?

Gunness:
  한 가지 주요 방법은 저희의 주력 지진 검증 및 시뮬레이션 소프트웨어인 STEX Pro를 사용하는 것입니다. 이 소프트웨어는 'RPC®'로 알려진 동급 최고의 원격 매개변수 제어 기술을 통합하여 토목 구조물, 하부 구조물은 물론 비구조 장비에 대한 정밀하고 반복 가능한 내진 검증 테스트와 시뮬레이션을 허용합니다.

이 소프트웨어는 고급 지진 시뮬레이션 도구와 복잡한 다채널 기계적 테스트 시스템을 정밀하게 정하는 일련의 응용 프로그램을 조합합니다. 이 소프트웨어는 반복 프로세스를 사용하여 고객이 정의한 기록 시간 히스토리 및 프로파일에서 가속도, 속도 및 변위를 정확하게 재현합니다.

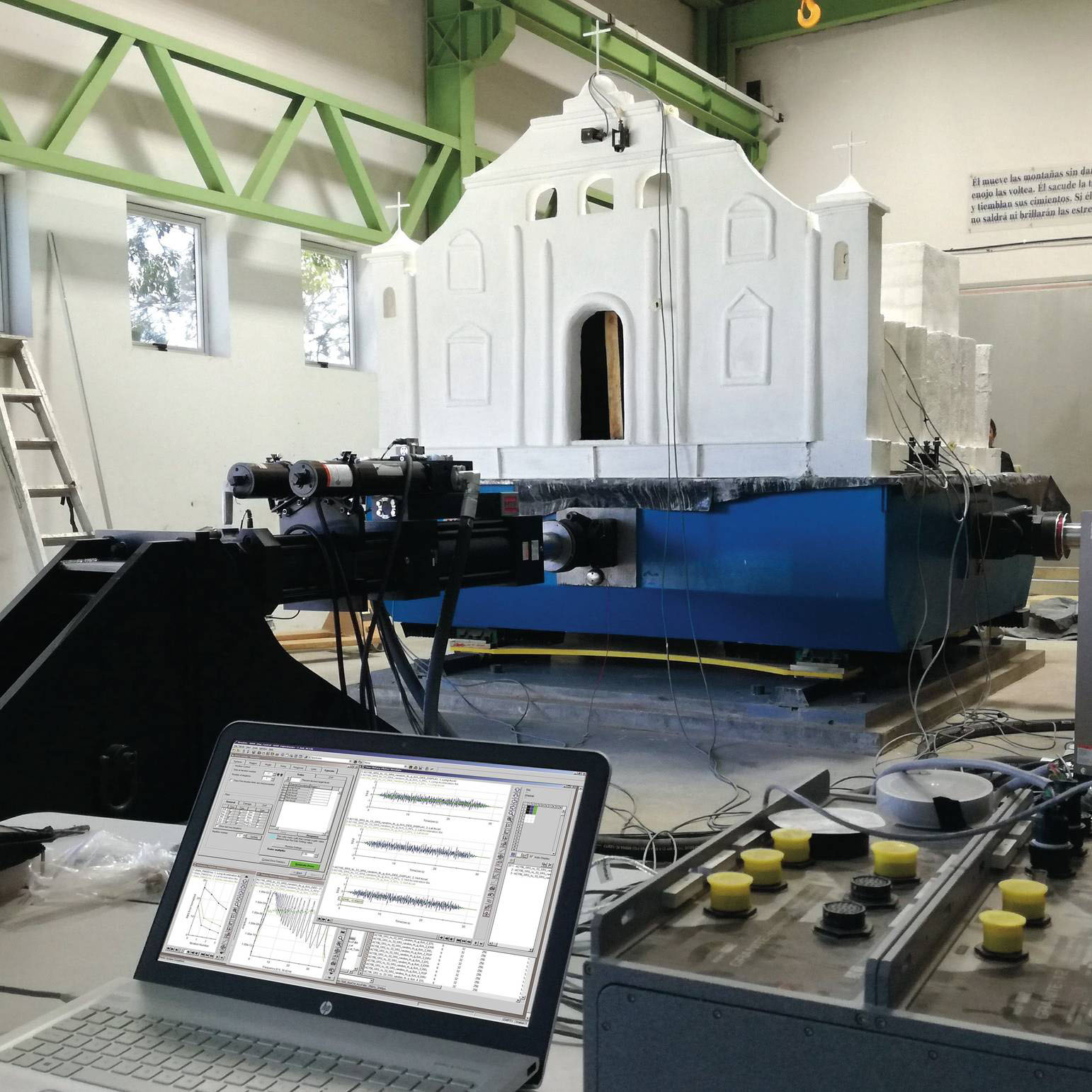

STEX Pro 소프트웨어는 모든 다차원 지진 테스트 응용 분야에 이상적인 도구입니다. 이 소프트웨어는 하나 이상의 자유도 및 하나 이상의 쉐이크 테이블을 포함하는 구성에서 모든 규모의 시편과 시편의 모든 부분에서 거의 모든 지진 이벤트를 시뮬레이션할 수 있을 만큼 다재다능합니다.

STEX Pro 소프트웨어는 Bellcore, AC156 및 IEE693 사양과 같은 인증 테스트를 위해 충격 응답 스펙트럼(SRS) 도구 메뉴를 제공합니다. 테스트 실험실은 가속 시간 히스토리 입력에서 충격 응답 스펙트럼을 생성할 수 있으며 SRS 반전 기능은 SRS 데이터를 임의의 시간 히스토리 출력으로 변환하여 시뮬레이션에서 원하는 응답으로 사용할 수 있습니다.

Q:  STEX Pro 소프트웨어가 지진 시뮬레이션에 중요한 이유는 무엇입니까?

Gunness:
  소프트웨어는 지진 테스트를 위해 실제 지진력 및 모션 데이터를 실제 세계에서 캡처하고 하나 이상의 쉐이크 테이블을 사용하여 테스트 실험실의 시편에 정확하게 복제할 수 있도록 합니다. 이는 테스트 엔지니어에게 매우 현실적인 지진 조건에서 토목 및 비토목 구조물이 어떻게 움직이는지에 대한 통찰력을 제공합니다.

Q: 튜닝 및 시뮬레이션 정확도를 유지하기 위해 소프트웨에서 어떤 조치를 사용합니까?

Gunness:
 지진 실험실 테스트는 주파수 응답 기능(FRF)이라는 시스템 모델로 시작합니다. 이 FRF는 시편 손상을 최소화하기 위해 매우 낮은 진폭에서 측정됩니다. 그러나 때로는 낮은 진폭으로 인해 모델링 오류가 발생할 수 있습니다.

STEX Pro 소프트웨어에는 사용 가능한 시뮬레이션 제어 대역에 대한 지침을 제공하면서 일관성 및 신호 대 잡음 테스트를 사용하여 FRF의 품질을 평가하는 데 사용되는 정교한 도구가 포함되어 있습니다. FRF는 반전되고 원하는 데이터와 함께 사용되어 대상 수준 드라이브 파일을 반복적으로 생성합니다. 각 반복 단계에서 Turbo Adaptive Inverse를 사용하여 FRF 반전을 개선할 수 있습니다. 이는 비선형 시스템의 시뮬레이션 정확도를 향상시킵니다.

Q: STEX Pro 소프트웨어는 다른 제어 및 명령 보정 기술과 어떻게 다릅니까?

Gunness:
  MTS 지진 제어 시스템은 다양한 고급 실시간 제어 기술을 사용하여 시스템 성능을 최적화합니다. 여기에는 3변수 제어, 힘 밸런싱 및 교차 결합 보정과 같은 고정 제어 기술과 고조파 제거, 진폭 위상 제어 및 적응형 반전 제어를 포함한 명령 보정 기술이 포함됩니다.

이러한 기술과 기타 기술은 지진 제어 시스템 도구 상자에 통합되어 있습니다. 이들은 앞에서 설명한 지진 시스템 제어 문제를 극복하고 전체 시스템 충실도를 개선하는 데 사용됩니다. STEX Pro 소프트웨어는 제어 기능을 대체하는 대신 제어 기능 위에 계층화됩니다. 이 소프트웨어는 명령 보상기와 마찬가지로 시스템 충실도와 정확성을 개선하는 데 도움이 되지만 단일 통합 패키지에서 훨씬 더 많은 작업을 수행할 수 있습니다. 제어 장치에 존재하는 명령 보상기를 대체하고 교차 결합 및/또는 다중 테이블 시나리오가 많은 시스템에서 훨씬 더 잘 작동합니다.

Q. 지진 테스트 실험실은 MTS와의 파트너십을 통해 어떤 이점을 얻을 수 있습니까?

Gunness:
 저희와의 파트너십은 동급 최고의 소프트웨어, 제어 및 테스트 장비를 제공하는 것 이상을 의미합니다. MTS와 함께 일하는 테스트 실험실은 수십 년의 실무 경험과 입증된 모범 사례에 액세스할 수 있습니다. STEX Pro 소프트웨어는 RPC 기술을 기반으로 하기 때문에 전 세계적으로 현지 지원과 테스트 방법론 노하우 적용에 훌륭한 장비입니다. 이 전문 지식은 고객이 현재 및 장기 요구 사항을 모두 충족하기 위해 테스트 프로그램의 정확성과 효율성을 최적화하는 데 직접 적용됩니다.

저희는 또한 세계에서 가장 진보적인 내진 테스트 엔지니어들과 긴밀히 협력할 수 있어 다행이라고 생각합니다. 그중 다수는 STEX Pro 소프트웨어로 구동되는 다중 테이블 구성을 활용하고 있습니다. 이러한 고객의 직접적인 의견은 향후 릴리스에서 유용한 새 기능을 추가하기 위한 지속적인 노력에 매우 중요합니다.

고객이 더 많은 데이터를 정보로 변환하고 더 많은 정보를 지식으로 변환할 수 있는 기술과 도메인 전문 지식의 고유한 조합으로, 궁극적으로 내진성이 더 뛰어난 토목 구조물 및 기 외 구조물을 건설할 수 있다는 혜택을 줍니다.
gunness

MTS 시스템 통합 엔지니어인 Peter Gunness는 MTS 실험실 기반 테스트 및 시뮬레이션 솔루션에 26년 이상의 전문 지식을 가지고 있습니다.
