실물 크기 구조 응용 분야를 위한 테스트 설정 간소화

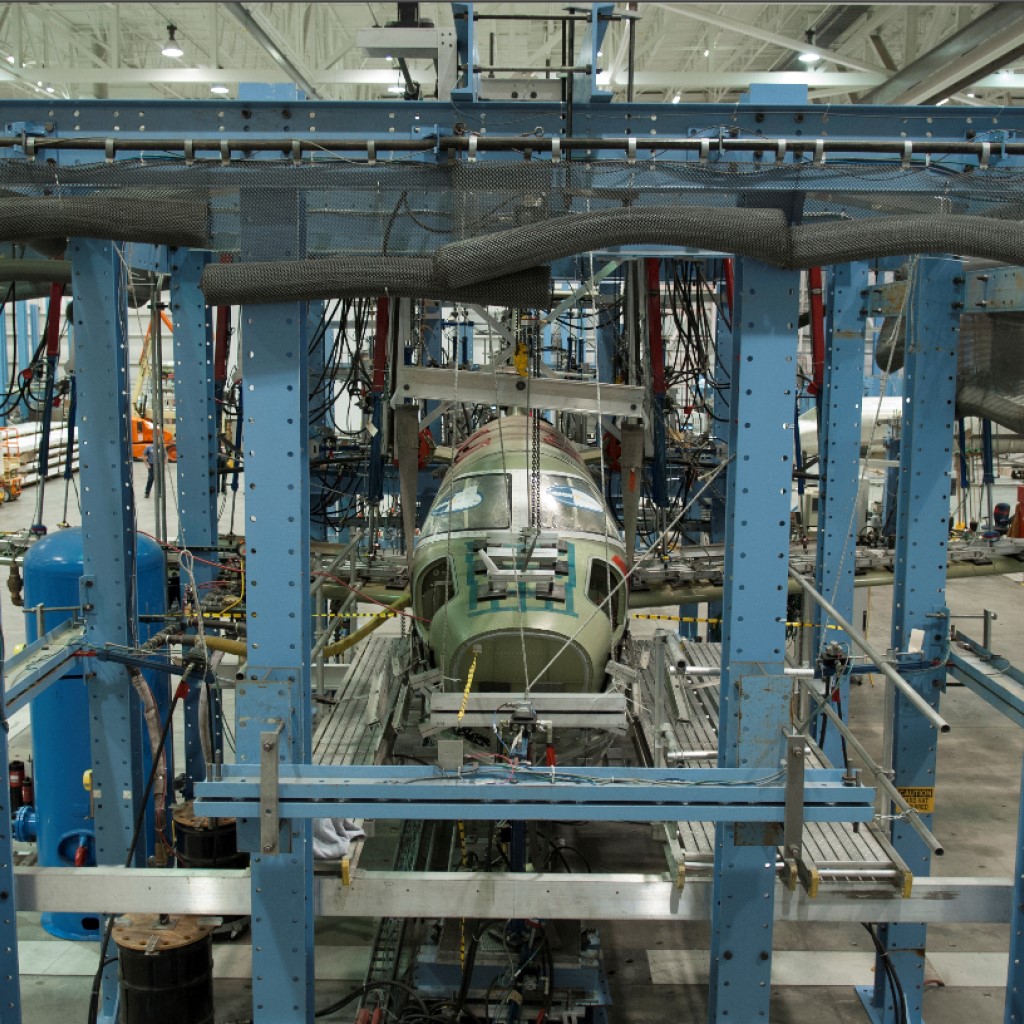

Cessna
MTS는 복잡한 구조 테스트 설정에 용이성, 속도 및 유연성을 제공하는 탁월한 포트폴리오를 제공합니다.

실물 크기 항공기 테스트 설정은 점점 더 복잡하고 시간이 오래 걸리게 되고 있습니다. 그 이유 중 하나는 데이터 수집 채널의 급격한 증가입니다. 테스트 팀은 더 복잡한 부하 체계를 사용하여 실제 환경을 보다 정확하게 재현하고 있습니다. 또한 더 많은 테스트 대상에서 의미 있는 데이터를 캡처하여 예상치 못한 오류를 더 정확하게 이해하고, 부하 경로를 더 정확하게 특성화하고, 이러한 경로를 모델과 연관시키려고 합니다. 이러한 추세는 채널 수를 증가시킵니다.

설정의 잠재적인 복잡성을 감안하면 팀이 효율적으로 작업하는 것이 중요합니다. 개발 일정의 현실적인 상황도 요인입니다. 테스트 장비를 준비할 때 업스트림 지연이 발생하는 것은 일반적이며 구조 테스트 팀은 런타임 동안 잃어버린 시간을 보충해야 합니다. 항공 우주 테스트 팀은 이미 일정이 늦어진 상태에서 실제 테스트를 시작하는 경우가 많습니다.

MTS에서는 팀이 이렇게 커지는 문제를 극복할 수 있도록 복잡한 구조 테스트 설정을 가속하기 위한 탁월한 기능 포트폴리오를 제공합니다.

통합 제어 및 DAC의 성능 활용
MTS 포트폴리오는 MTS AeroPro 소프트웨어, MTS FlexTest® 컨트롤러 및 MTS FlexDAC™ 20 데이터 수집 시스템을 특징으로 하는 긴밀하게 통합된 구조 테스트 솔루션으로 구성됩니다.

통합의 이점은 상당합니다. 팀은 호환성을 위해 설계된 구성요소를 기대할 수 있습니다. MTS는 또한 업계에서 유일하게 동기화된 솔루션을 제공하여 데이터 왜곡을 제거하고 테스트 후 불확실성을 유발하는 주요 원인을 제거합니다. 설정을 진행하는 동안 잠재적인 문제가 발생하는 경우 시스템 수준 지원을 통해 여러 공급업체에 연락하거나 문제를 진단하기 위해 모든 공급업체 사이의 회의를 조정할 필요 없이 더 빠른 해결이 가능합니다. 통합하면 테스트 엔지니어와 운영자가 테스트, 데이터 수집 및 제어를 위해 학습할 플랫폼이 하나로 줄어들기 때문에 교육 과정을 단순화할 수 있습니다.

가장 중요한 것은 AeroPro 소프트웨어가 설정을 훨씬 더 효율적으로 만드는 통합된 경험을 제공한다는 것입니다. 엔지니어는 각 구성요소에 대해 별도의 도구를 사용하는 대신 하나의 인터페이스를 통해 모든 것을 관리할 수 있습니다. 이를 통해 수천 개의 제어 및 DAC 채널에 동시에 영향을 미치는 자동화된 설정, 보정 및 기타 작업을 빠르고 쉽게 수행할 수 있습니다.

수천 개의 DAC 채널을
효율적으로 관리 데이터 수집의 경우 전체 프레임 항공기에 대한 설정에는 연결된 모든 연결 지점 및 대형 케이블 번들과 함께 10,000개 이상의 스트레인 게이지가 포함될 수 있습니다.

MTS AeroPro 소프트웨어는 이러한 복잡성을 관리하는 데 도움이 됩니다. 사용자 친화적인 인터페이스는 파일 트리 구조와 드래그 앤 드롭 기능을 갖추고 있어 테스트 엔지니어가 필요한 모든 것을 쉽게 찾을 수 있습니다. 설정 마법사는 테스트 매개변수 및 하드웨어 할당을 가져오는 기능 등을 통해 프로세스를 가속하므로 엔지니어는 설정에 소모하는 시간을 줄이고 테스트에 더 많은 시간을 할애할 수 있습니다.

AeroPro는 또한 거의 모든 변환기 또는 스트레인 게이지의 제조업체, 모델, 번호, 일련번호, 보정 데이터 같은 중요한 정보를 저장하기 위해 내장 메모리 칩을 사용하는 변환기 전자 데이터 시트(TEDS) 센서를 지원합니다. 전체 TEDS 센서 지원은 센서 보정, 설정 및 검증의 효율성을 간소화하고 개선합니다. 예를 들어 대규모 구조 테스트에서 이러한 센서는 문제 해결 중 자동 검증에 특히 유용합니다. 대안은 오류가 발견될 때까지 DAC 콘솔에서 시편까지 케이블을 물리적으로 따라가는 것입니다.

MTS FlexDAC 20 시스템은 설정 유연성을 최대화하기 위해 최대 8개의 테스트 스테이션에 채널을 동시에 분배하도록 설계되었습니다. 이 독점적인 기능은 모든 테스트에 대해 별도의 상자를 관리하지 않고 더 적은 수의 채널로 더 많은 테스트를 실행해야 하는 테스트 팀을 지원합니다. 다른 테스트에 전념할 수 없기 때문에 하나의 상자에서 사용하지 않는 채널 용량을 유휴 상태로 두어야 하는 경우도 지원합니다.

통합은 중요하지만 많은 실험실에서 여러 제조업체의 DAC 상자를 통합할 수 있는 기능이 필요합니다. MTS FlexDAC 20 시스템은 하나의 테스트에서 다른 공급업체의 DAC 장치와 함께 작동할 수 있으며 실험실에서 MTS AeroPro 소프트웨어로 모든 장치를 관리할 수 있습니다. 즉 테스트 팀은 현재 시스템에 대한 투자를 보호하면서 MTS DAC 시스템으로 채널 수를 늘릴 수 있다는 것입니다. 더 높은 유연성을 원하는 실험실에서는 두 가지 유형의 FlexDAC A32 및 B24 섀시를 실험실의 요구 사항에 따라 조합할 수 있습니다. AeroPro 내에서 다양한 플랫폼을 구별하는 것은 매우 쉽습니다.

빠르고 쉽게 고급 설정, 테스트 가속 기능
제어 측에서는 설정 실수로 시편이 손상될 수 있습니다. AeroPro는 이를 위해 시편을 위험으로부터 보호하면서 테스트를 가속하도록 설계된 고급 제어 기능을 비교적 간단하게 설정할 수 있습니다. 여기에는 다음과 같은 기능이 포함됩니다.

  • Cross-Coupling Compensation(C3 Performance) 여러 액추에이터가 동시에 테스트 제품의 동일한 부분에 서로 다른 힘을 가하는 고도로 결합된 응용 분야에서 C3 Performance는 존재하는 모든 액추에이터의 영향을 완전히 보정하여 테스트 효율성을 개선합니다. AeroPro는 설정하는 동안 자동화된 교차 결합 보상 계수를 생성할 목적으로 단위 부하를 적용하기 위해 대량의 교차 결합 데이터를 수동으로 입력하는 시간이 오래 걸리는 작업을 제거합니다.

  • Forward Loop Optimization(FLO) 테스트 엔지니어가 부하 제어 테스트를 수행하는 동안 시스템 성능을 개선하고 가속하도록 해줍니다. 채널 안정성을 개선하고 보다 적극적인 튜닝 매개변수를 허용하는 독점 알고리즘을 통해 테스트 시간을 단축합니다. 기본적으로 FLO를 사용하면 테스트 팀이 정확도를 저하시키지 않고 엔드 레벨 간에 테스트 항목을 보다 빠르게 전환할 수 있습니다. AeroPro 내에서 클릭 한 번으로 활성화할 수 있습니다.

  • Profile Segment Optimization(PSO) PSO는 크고 복잡한 테스트를 가속합니다. PSO는 변환이 수행되는 동안 명령과 피드백 사이의 오류를 모니터링하고 동일한 프로파일의 다음 실행을 개선하기 위해 변환 시간을 조정하여 프로파일 세그먼트 시간을 최적화합니다. FLO와 마찬가지로 PSO는 AeroPro 소프트웨어 내에서 매우 쉽게 구현할 수 있습니다.
컨트롤러 및 DAC 장치에 대한
자동 보정 MTS 포트폴리오가 설정을 더 빠르고 쉽게 만드는 마지막 방법은 자동 보정을 사용하는 것입니다. FlexTest 컨트롤러와 MTS FlexDAC 20 데이터 수집 장치 모두에 사용할 수 있는 이 서비스는 테스트 엔지니어가 크고 복잡한 항공 우주 구조 테스트 시스템의 추적 가능한 보정을 수행하는 데 도움이 됩니다. 자동화된 보정 방법은 컨트롤러와 데이터 수집 장치가 명시된 성능 사양 내에서 작동하는지 신속하게 확인하고 문서화하도록 설계되었습니다. 그들은 수작업으로 발생하는 오류를 줄이면서 테스트 결과의 정확성과 추적 가능성을 보장합니다.

설정 간소화에 대해 자세히 알아보기
구조 테스트 설정의 속도와 효율성을 개선하는 방법에 대해 자세히 알아보려면 지금 MTS에 문의하십시오.
