수십 대, 심지어 수백 대에 이르는 유압 테스트 액추에이터가 포함된 복잡하고 역동적인 구조 테스트 중 발생할 수 있는 위험한 예기치 않은 하중 해제로부터 고가치이자 유일무이한 항공우주 테스트 대상을 보호합니다.

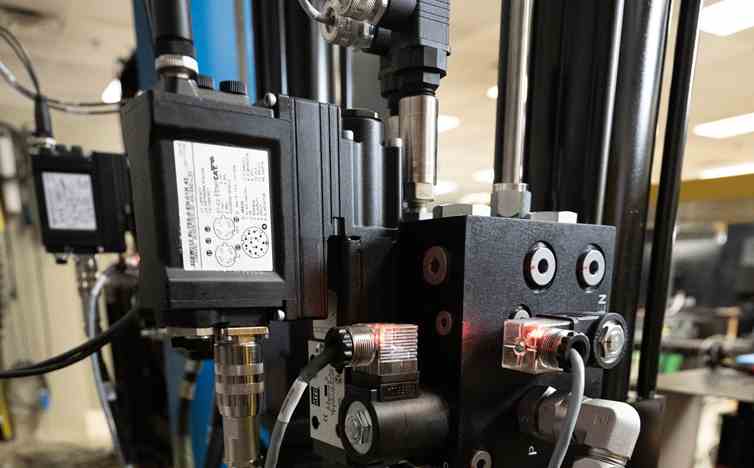

액티브 컨트롤 & 어보트 (AC&A)는 다채널 항공우주 구조 테스트 중 고가치 테스트 대상을 최고 수준으로 보호하기 위해 설계된 차세대 안전 솔루션입니다. AC&A 솔루션은 첨단 FlexTest 컨트롤러와 AeroPro 소프트웨어를 로컬에 배치된 신호 허브 네트워크 및 액추에이터에 장착된 스마트 밸브와 결합하여 정상 작동 시 정밀한 하중 제어를 보장하고, 비상 시 모든 액추에이터의 제어된 하중 해제를 수행합니다. 정전 또는 시스템 인터록 발생 시, AC&A는 시스템 컨트롤러 개입 없이 모든 액추에이터에서 유압 하중을 동기화되고 균일하게 해제하도록 조율합니다. MTS DuraGlide 테스트 액추에이터와 원활하게 통합되도록 설계된 AC&A는 유일무이한 항공우주 구조 테스트 대상을 보호하기 위한 검증된 비용 효율적이고 사용하기 쉬운 솔루션을 제공합니다.
인터록 조건이 감지되면 AC&A 시스템은 테스트 액추에이터를 유압 전원에서 분리하고, 시스템 컨트롤러가 제어하는 유량 제어(Q 모드)에서 분산된 액추에이터 장착 스마트 밸브가 제어하는 압력 제어(P 모드)로 장비를 전환합니다. 스마트 밸브는 압력 변환기 데이터를 읽어 모든 액추에이터의 차압을 계산한 후, 계산된 하중을 사용하여 5~15초 내에 균일하고 동기화된 하중 0으로의 램프를 실행합니다.
인터록 조건이 감지되면 AC&A 시스템은 테스트 액추에이터를 유압 전원에서 분리하고, 시스템 컨트롤러가 제어하는 유량 제어(Q 모드)에서 분산된 액추에이터 장착 스마트 밸브가 제어하는 압력 제어(P 모드)로 장비를 전환합니다. 스마트 밸브는 압력 변환기 데이터를 읽어 모든 액추에이터의 차압을 계산한 후, 계산된 하중을 사용하여 5~15초 내에 균일하고 동기화된 하중 0으로의 램프를 실행합니다.
액티브 컨트롤 & 어보트 (AC&A) 시스템 구성 요소:

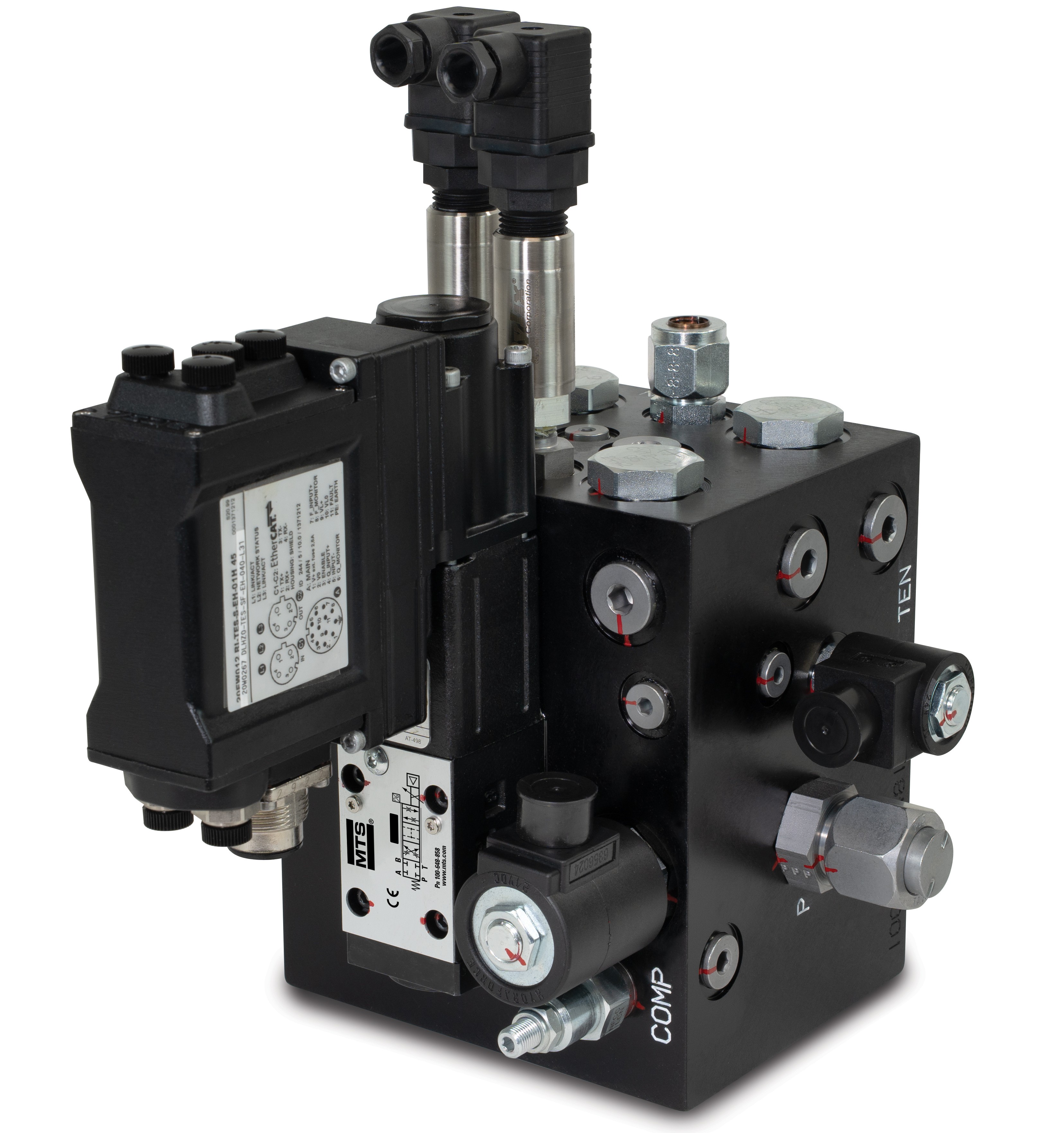

AC&A 스마트 밸브는 실시간 압력 데이터를 사용하여 각 액추에이터의 차압을 독립적으로 계산하고 관리하여 인터록 시 정밀한 하중 제어와 안전한 압력 해제를 보장합니다. 최대 40 LPM의 다양한 유량으로 제공되며, 어떤 방향으로든 MTS Duraglide 액추에이터에 직접 장착됩니다. 내구성과 긴 수명을 위해 설계된 AC&A 밸브는 3000 psi 등급을 받았으며 2,800만 사이클의 테스트를 거쳤습니다.

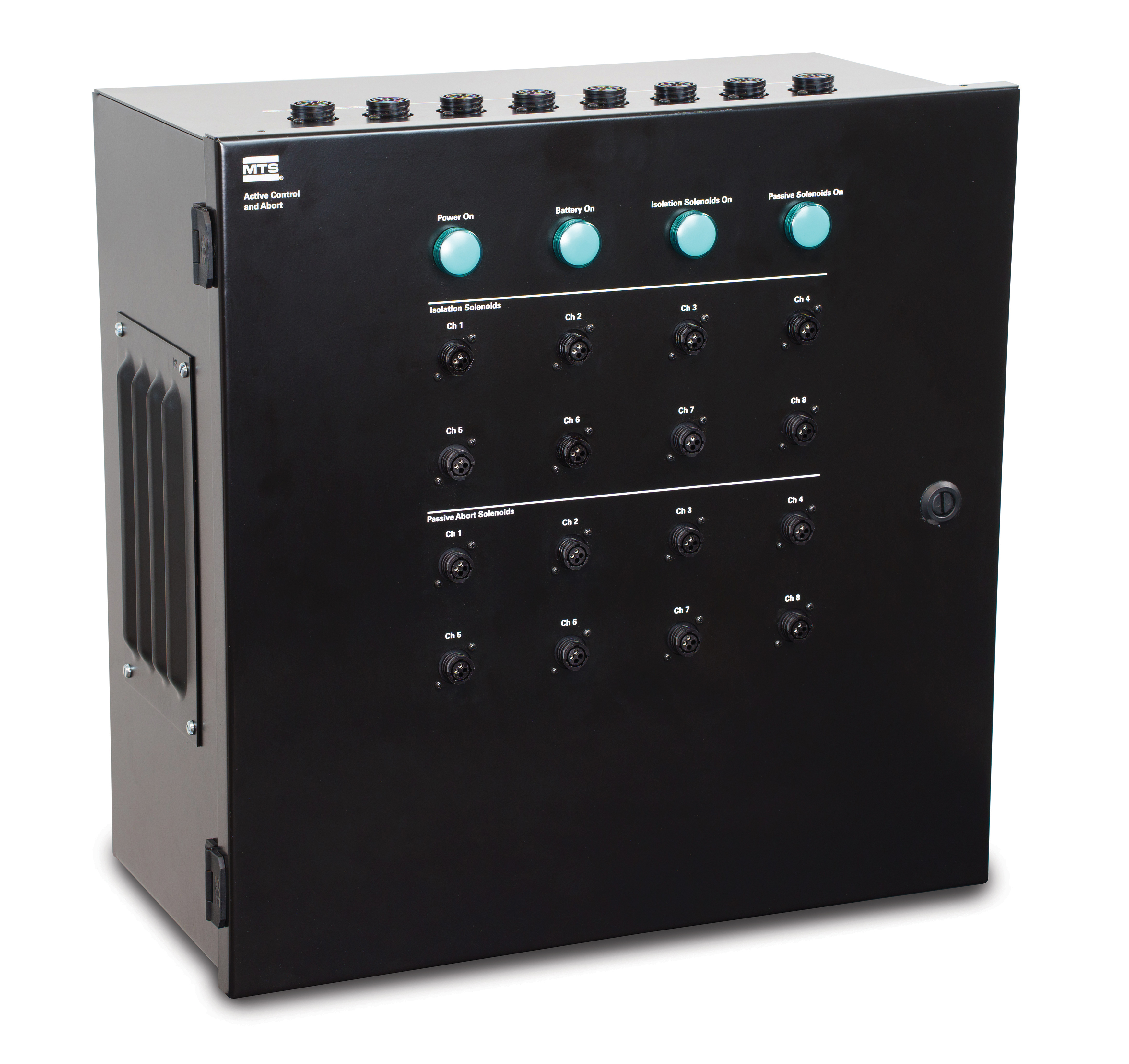

컴팩트하고 현지에 설치된 AC&A 신호 허브는 스마트 밸브 절연 솔레노이드와 전자 장치에 24V 전원을 공급하며, 허브당 최대 8개의 액추에이터를 지원할 수 있습니다. 통합된 상태 모니터링 기능은 실시간 밸브 진단과 고장 감지를 제공하며, 무정전 전원 공급 장치(UPS)는 정전 시 안전한 하중 해제를 보장합니다.

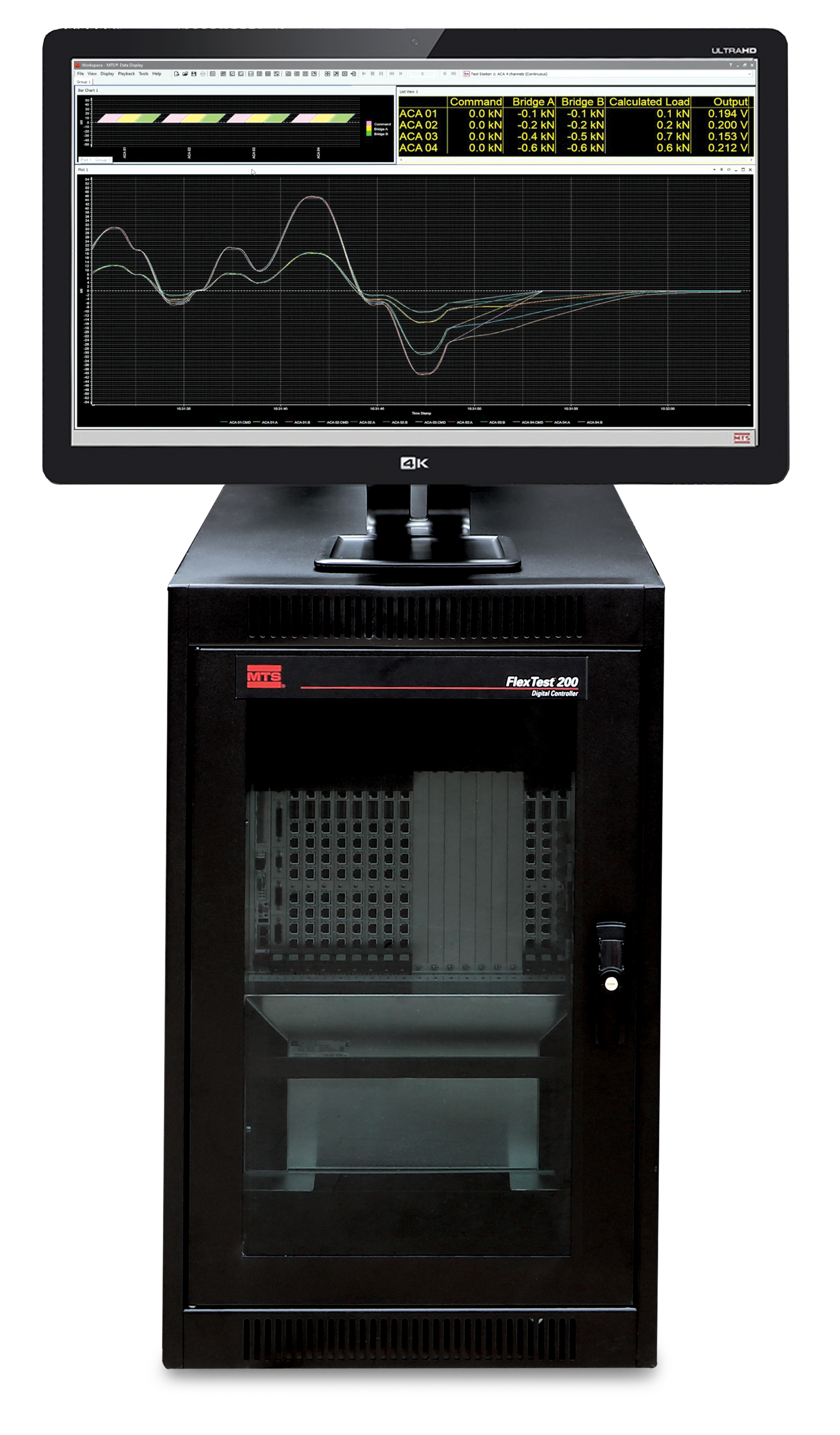

AC&A 솔루션은 MTS의 FlexTest 컨트롤러와 AeroPro 소프트웨어와 독점적으로 작동하도록 설계되었습니다. 다재다능한 FlexTest 디지털 컨트롤러는 테스트 수요의 변화에 대응하기 위해 더 높은 속도와 채널 밀도를 제공하며, 공통 하드웨어 보드와 사용자 인터페이스 도구를 갖추어 테스트 표준화와 최적화를 단순화합니다. 생산성을 향상시키는 AeroPro 소프트웨어는 통합된 제어 및 데이터 수집 사용자 인터페이스와 다양한 제어 루프 최적화 도구를 갖추어 가장 복잡한 구조 테스트도 가속화합니다.

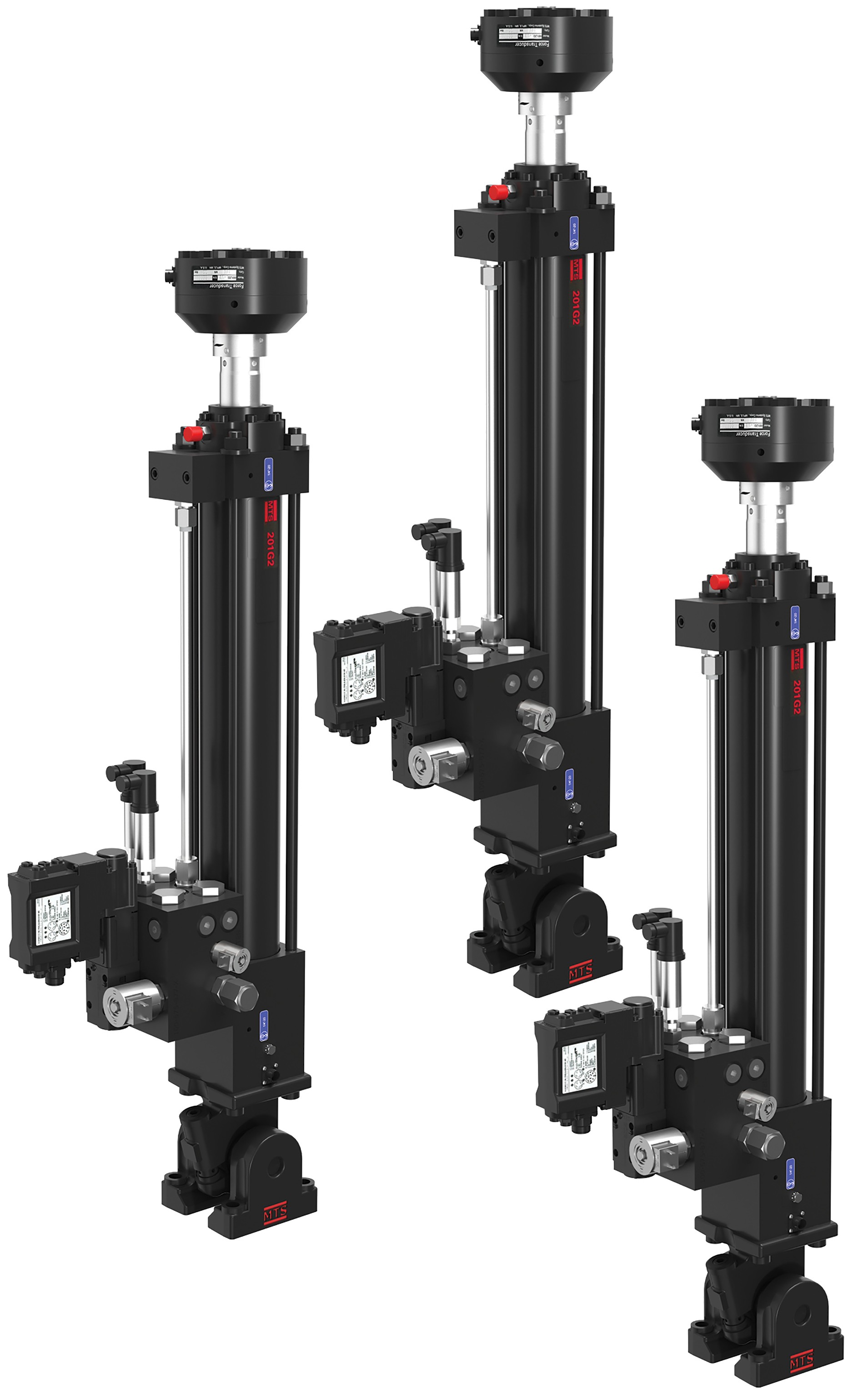

AC&A 솔루션은 항공우주 구조 테스트의 고유한 정밀도와 신뢰성 요구를 충족하도록 설계된 MTS DuraGlide 선형 유압 테스트 액추에이터와 완벽하게 통합됩니다. MTS SureCoat™ 로드 마감 기술을 특징으로 하여, 더 긴 성능 수명, 높은 테스트 충실도 및 향상된 에너지 효율을 제공합니다.
