Sistema de Desempenho e Desgaste do Pantógrafo

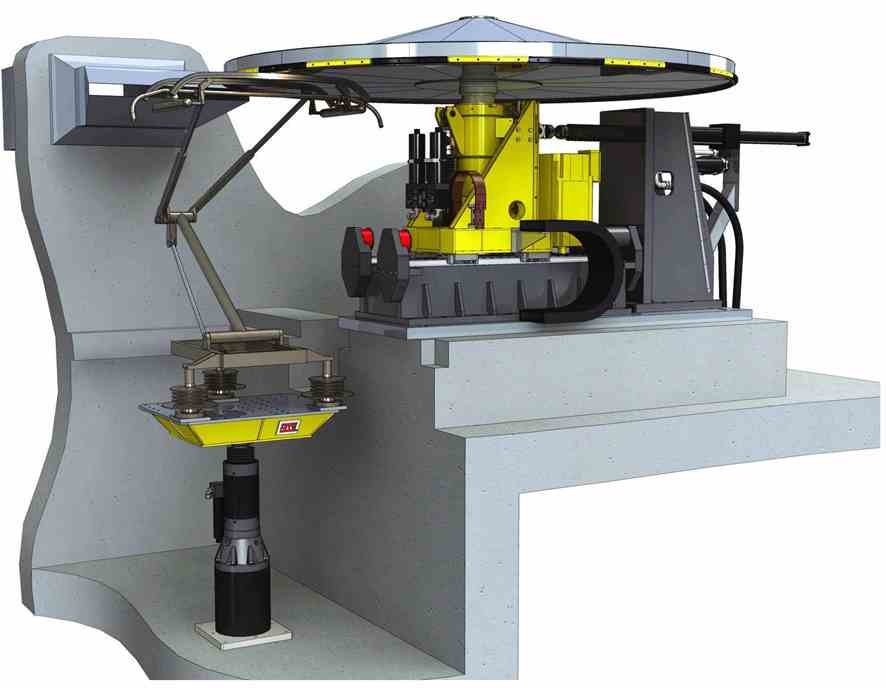

Aplicar uma carga longitudinal, horizontal e vertical precisa aos corpos de prova de pantógrafos ferroviários para replicar o ambiente operacional altamente complexo e dinâmico do pantógrafo-catenária (catenária). Este simulador de alta fidelidade apresenta múltiplos modos de teste, permitindo aos fabricantes a estudar a dinâmica operacional completa dos projetos de pantógrafos sob uma ampla gama de cenários do mundo real.
Aplicações
Corpos de prova de teste
Principais recursos do produto
Versátil
Reproduzir histórias de tempo reais e realizar estudos paramétricos para replicar uma grande variedade de condições de operação no mundo real
Economicamente rentável
O teste de laboratório requer apenas a montagem do pantógrafo e o corpo de prova da catenária - não há necessidade de vagão ou trilho
Preciso/Repetível
Permite a medição detalhada de pequenas diferenças de desempenho na resposta do produto em teste
Testes acelerados
Permite estudos de resposta dinâmica da suspensão pantográfica usando técnicas avançadas de mHIL
Visão geral técnica
|
|
Disco Vertical |
Zigue Zague |
Velocidade |
Tabela Vertical |
|
Deslocamento |
± 100 mm |
± 350 mm |
- |
± 75 mm |
|
Velocidade |
900 mm/s |
250 mm/s |
550 kgh |
400 mm/s |
|
Aceleração |
6 g |
2 g |
< 60 segundos |
6 g |
|
Frequência |
10 Hz |
15 Hz |
- |
30 Hz |
